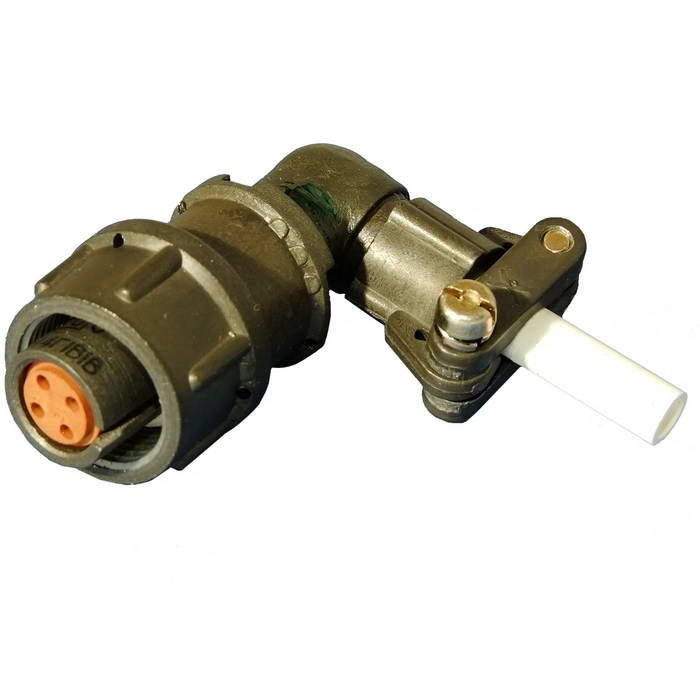

2РМ14КУН4Г1В1 Розетка кабельная

Розетка 2РМ14КУН4Г1В1 — это негерметичный цилиндрический кабельный разъём серии 2РМ, рассчитанный на 4 контакта и применяемый в цепях постоянного и переменного тока.

Основные характеристики

• 4‑контактная розетка с извлекаемыми гнёздовыми контактами диаметром 1,0 мм.

• Максимальный ток на один контакт — до 8 А, суммарно по разъёму — до 27 А; допустимое напряжение до 560 В переменного и постоянного тока.

• Сечение подключаемого провода — не более 0,5 мм², сопротивление контакта не превышает 0,005 Ом.

Конструкция и выполняемая функция

• Кабельная розетка с угловым патрубком, корпус обычно выполнен из алюминиевого сплава (например, А‑22), изолятор — из карболита или аналогичного компаунда.

• Предназначена для разъединения/соединения кабельных линий в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц.

• Относится к негерметичным соединителям, климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69, рабочая температура до 100 °С.

Габариты и монтаж

• Условный размер корпуса (посадочный диаметр) — 14 мм, тип‑РМ.

• Габаритные размеры по корпусу примерно составляют около 22×51,5×37,3 мм (длина×ширина×высота), что связано с угловой формой патрубка.

• Рабочее положение — любое, крепление преимущественно монтаж кабельного участка через внутренний зажим или аналогичный узел в корпусе разъёма.
