Назначение

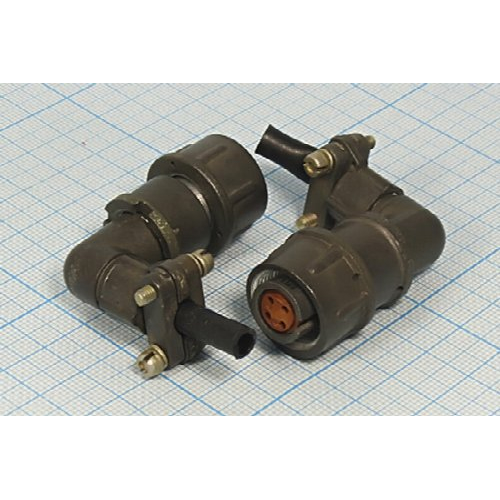

Разъем 2РМ14КУН4Г1В1 «5» представляет собой четырёхконтактную негерметичную кабельную розетку серии 2РМ. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Артикул товара — 105, категория — 2РМ14. Приёмка — «5».

Конструктивно изделие относится к низкочастотным цилиндрическим негерметичным соединителям. Посадочный диаметр корпуса составляет 14 миллиметров. Корпус имеет кабельное исполнение, патрубок выполнен угловым, а гайка патрубка предназначена для неэкранированного кабеля.

Подтверждённые особенности

Основные конструктивные параметры

• Тип соединителя: низкочастотный цилиндрический негерметичный.
• Посадочный диаметр корпуса: 14 миллиметров.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Диаметр контактов: 1 миллиметр.
• Вид покрытия контактов: серебро.
• Материал корпуса: алюминиевый сплав.
• Материал изоляторов: прессматериал АГ-4 или карболит.
• Теплостойкость: 100 градусов Цельсия.

Электрические характеристики

• Рабочее напряжение: до 560 В или 700 В.
• Максимальная токовая нагрузка на одиночный контакт: от 4 А до 8 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические характеристики

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение 490 метров на секунду в квадрате.

Применение

Разъем применяется как кабельная розетка для подключения неэкранированного кабеля в составе низкочастотных электрических цепей. Он может использоваться в устройствах и системах, где требуются коммутация постоянного или переменного тока с частотой до 3 МГц, четыре контакта диаметром 1 миллиметр с серебряным покрытием и угловой кабельный ввод.

Благодаря негерметичному исполнению изделие ориентировано на эксплуатацию в условиях, предусмотренных для серии 2РМ, при температурах от минус 60 до плюс 100 градусов Цельсия и при воздействии синусоидальной вибрации в указанном диапазоне частот. Сведения о производителе в предоставленных данных не указаны.

Ресурсные показатели

• Минимальная наработка: 1000 часов или 5000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Указанные ресурсные и климатические параметры подтверждают возможность длительного использования разъема в составе электрических соединений, рассчитанных на заданные токовые и температурные режимы. Приёмка «5» отражена в характеристиках товара.
