2РМ14КУН4Г1В1: кабельная розетка серии 2РМ для надежных электрических соединений

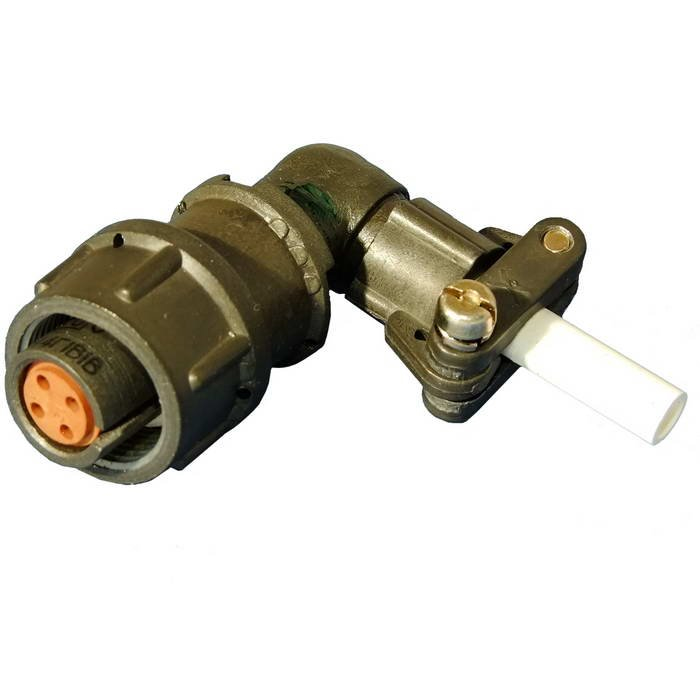

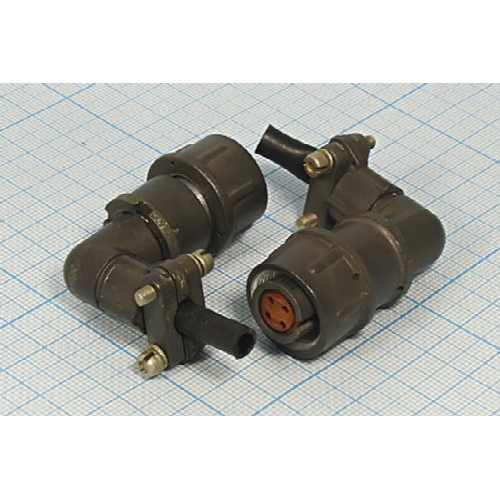

Разъем 2РМ14КУН4Г1В1 — это цилиндрический низкочастотный негерметичный соединитель серии 2РМ, предназначенный для объемного монтажа в цепях постоянного и переменного тока. Кабельная розетка с угловым патрубком применяется там, где важны компактная прокладка проводов, устойчивая фиксация соединения и стабильный электрический контакт.

Конструкция изделия рассчитана на эксплуатацию в оборудовании промышленного, приборостроительного, транспортного и специального назначения. Резьбовое сочленение помогает надежно удерживать разъем в подключенном состоянии, а извлекаемые контакты упрощают обслуживание и замену отдельных элементов контактной группы.

Основные характеристики

Модель 2РМ14КУН4Г1В1 имеет четыре гнездовых контакта диаметром 1 мм. Контакты выполнены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению качественного электрического соединения при циклических подключениях.

Указанные параметры делают разъем удобным для передачи питания и сигналов в составе стационарной и подвижной аппаратуры. Для данной конструкции заявлено сопротивление контакта не более 0,005 Ом и сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях.

Конструкция и расшифровка

Маркировка 2РМ14КУН4Г1В1 отражает ключевые конструктивные особенности изделия:

• 2РМ — серия цилиндрических низкочастотных разъемов.

• 14 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок для вывода кабеля под углом.

• Н — гайка, рассчитанная на неэкранированный кабель.

• 4 — количество контактов.

• Г — гнездовой тип контактов.

• 1 — контактная группа с контактами диаметром 1 мм.

• В1 — исполнение, связанное с теплостойкостью и параметрами конструкции.

Угловой патрубок особенно полезен в ограниченном монтажном пространстве: он позволяет направить кабель вдоль корпуса оборудования, уменьшить радиус изгиба и снизить механическую нагрузку на место пайки. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита; разъем имеет уплотнительную втулку и оксидированное покрытие корпуса.

Где применяется 2РМ14КУН4Г1В1

Кабельный разъем 2РМ14КУН4Г1В1 используют в системах, где необходимо быстроразъемное, но надежно зафиксированное подключение проводных жгутов. Типичные области применения:

• Электротехнические шкафы и блоки управления.

• Контрольно-измерительные приборы.

• Промышленная автоматика.

• Аппаратура связи и сигнализации.

• Испытательные стенды.

• Транспортное, бортовое и специальное оборудование.

• Системы питания и передачи низкочастотных сигналов.

Соединители 2РМ рассчитаны на работу в цепях переменного и постоянного тока с частотой до 3 МГц. При этом негерметичное исполнение предполагает выбор места установки с учетом требований к защите от влаги, агрессивных сред и прямого попадания загрязнений.

Что учитывать при монтаже

Перед установкой 2РМ14КУН4Г1В1 важно сверить схему расположения контактов ответной части, допустимое сечение проводника и электрические параметры конкретной цепи. Для контактов диаметром 1 мм указывается подключение провода сечением до 0,5 мм².

При пайке необходимо исключать перегрев изолятора и контактной группы, а после монтажа следует проверить качество электрического контакта, отсутствие замыканий между цепями и надежность механической фиксации кабеля в патрубке. Резьбовое соединение следует затягивать без перекоса: это обеспечивает правильное сопряжение контактов и устойчивость к вибрационным воздействиям.

2РМ14КУН4Г1В1 остается востребованным решением для четырехконтактных кабельных соединений, когда требуются компактность, угловой вывод кабеля, прочная фиксация и рассчитанная на эксплуатационные нагрузки контактная система.
