Назначение и область применения

Разъём 2РМ14КУН4Г1В производства «Элекон» — это стандартный цилиндрический электрический соединитель семейства 2РМ. Он предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной аппаратуре. Соединитель применяется для внутреннего и внешнего монтажа во всеклиматическом исполнении, в том числе при пониженном и повышенном давлении, повышенной влажности и вибрациях.

Типовые области применения: промышленная и военная электроника, контрольно-измерительные приборы, системы автоматики и другие устройства, где требуется надёжное негерметичное соединение с многократными сочленениями.

Конструкция и маркировка

Маркировка разъёма соответствует общей системе обозначений 2РМ-разъёмов по ГЕ0.364.126 ТУ / АШДК.434410.062ТУ. Расшифровка обозначения 2РМ14КУН4Г1В:

• 2РМ — цилиндрический разъём общего назначения.
• 14 — условный размер корпуса (диаметр контактной части).
• К — кабельный корпус.
• У — угловой патрубок, обеспечивающий подход кабеля под углом.
• Н — тип кабеля (неэкранированный или с определённой конструкцией патрубка, в зависимости от конкретного ТУ).
• 4 — количество контактов.
• Г — розетка (в отличие от «Ш» — вилка).
• 1В — всеклиматическое исполнение с покрытием контактов серебром (В) и теплостойкостью до 100 °C.

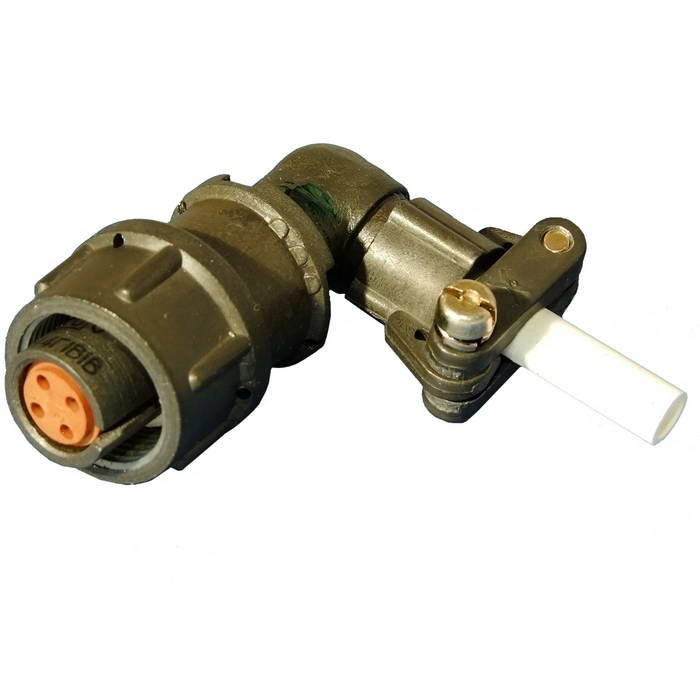

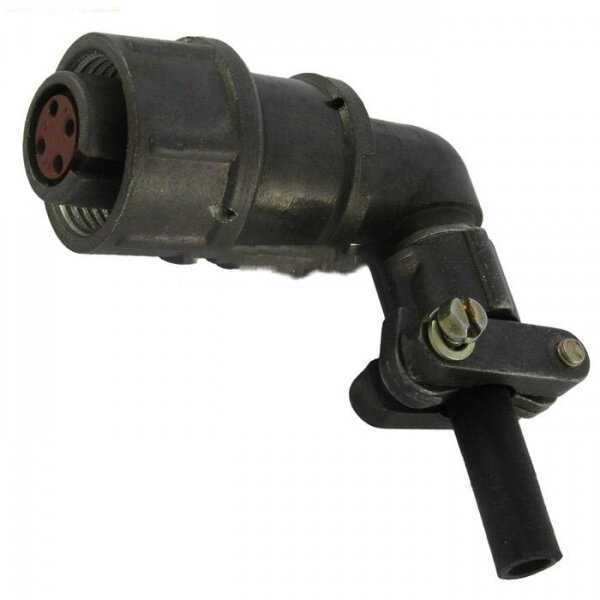

Корпус выполнен под кабельный монтаж с угловым патрубком, что удобно при размещении разъёма по периметру шкафа или блока. Сочленение происходит по резьбовой гайке, обеспечивая надёжное механическое соединение и многократную коммутацию.

Технические характеристики

• Количество контактов: 4.
• Рабочее напряжение: до примерно 560 В постоянного или переменного тока.
• Максимальный ток на один контакт: до 8 А.
• Суммарный ток по всем контактам: до около 27 А.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Ресурс сочленений-расчленений: до порядка 500 циклов.
• Диапазон рабочих температур: примерно от −60 до +100 °C.

Условия эксплуатации и монтаж

Разъём работает в широком диапазоне температур окружающей среды: примерно от −60 до +100 °C. Он выдерживает вибрации и ударные нагрузки, типичные для промышленного и военного оборудования. Исполнение 1В обеспечивает всеклиматическую стойкость, включая повышенную влажность и пониженное или повышенное давление.

Монтаж — кабельный, с угловым патрубком. Соединитель негерметичный, что подразумевает его применение в местах, где не требуется полная герметизация, но необходима надёжная многократная коммутация. Артикул товара: 103. Категория: 2РМ14. Производитель: Элекон.
