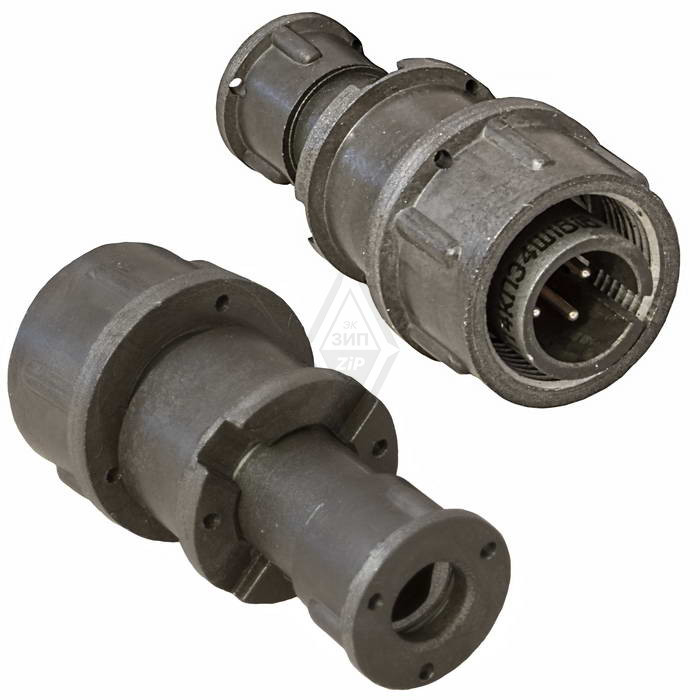

2РМ14КУН4Г1А1 МАРКИРОВКА КПЭ «ОС»

Цена:

500 ₽

Технические характеристики

2РМ14КУН4Г1А1 маркировка КПЭ

2РМ14КУН4Г1А1 — это маркировка кабельной розетки, принадлежащей к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. розетка имеет следующие технические характеристики:

Посадочный диаметр корпуса : 14 мм.
Вид корпуса : Кабельный.
Вид патрубка : Угловой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 4.
Диаметр контактов : 1 мм.
Покрытие контактов : Золото.
Теплостойкость : До 100° С.
Максимальное рабочее напряжение : До 700 В.
Токовая нагрузка на одиночный контакт : От 4 А до 36 А.
Максимальная суммарная токовая нагрузка : От 27 А до 260 А.

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Она обеспечивает резьбовое сочленение с одношпоночной поляризацией корпусов. Монтаж контактов осуществляется методом пайки.

Условия эксплуатации включают широкий диапазон температур от -60° С до 100° С, а также выдержку синусоидальной вибрации и механических ударов. розетка рассчитана на 5000 часов работы и 500 циклов сочленения-расчленения.

Описание

Назначение

Товар 2РМ14КУН4Г1А1 МАРКИРОВКА КПЭ «ОС», артикул 102, относится к категории 2РМ14. Согласно имеющимся данным, маркировка 2РМ14КУН4Г1А1 обозначает кабельную розетку серии 2РМ. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Розетка применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Она обеспечивает резьбовое сочленение с одношпоночной поляризацией корпусов. Это подтверждённая особенность конструкции, указанная для данной маркировки.

Подтверждённые особенности

Конструктивные и электрические параметры

Посадочный диаметр корпуса: 14 мм.
Вид корпуса: кабельный.
Вид патрубка: угловой.
Вид гайки патрубка: для неэкранированного кабеля.
Количество контактов: 4.
Диаметр контактов: 1 мм.
Покрытие контактов: золото.
Теплостойкость: до 100 °C.
Максимальное рабочее напряжение: до 700 В.
Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
Максимальная суммарная токовая нагрузка: от 27 А до 260 А.

Монтаж контактов выполняется методом пайки. Приёмка изделия указана как «ОС».

Условия эксплуатации и ресурс

Диапазон рабочих температур: от минус 60 °C до 100 °C.
Выдерживает синусоидальную вибрацию и механические удары.
Расчётный ресурс работы: 5000 часов.
Количество циклов сочленения-расчленения: 500.

Применение и монтаж

Кабельная розетка 2РМ14КУН4Г1А1 применяется в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Она рассчитана на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Розетка устанавливается в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединение корпусов выполняется резьбовым способом с одношпоночной поляризацией.
Монтаж контактов осуществляется методом пайки.

Угловой патрубок и гайка для неэкранированного кабеля определяют применение изделия в кабельных сборках. Изделие сохраняет работоспособность в широком температурном диапазоне, а также при воздействии синусоидальной вибрации и механических ударов. Ресурс составляет 5000 часов работы и 500 циклов сочленения-расчленения.

Маркировка и данные каталога

Название товара: 2РМ14КУН4Г1А1 МАРКИРОВКА КПЭ «ОС». Артикул: 102. Категория: 2РМ14. Производитель в предоставленных данных не указан. Приёмка: «ОС». Маркировка КПЭ «ОС» является частью названия товара и указывается в каталоге вместе с обозначением 2РМ14КУН4Г1А1.
