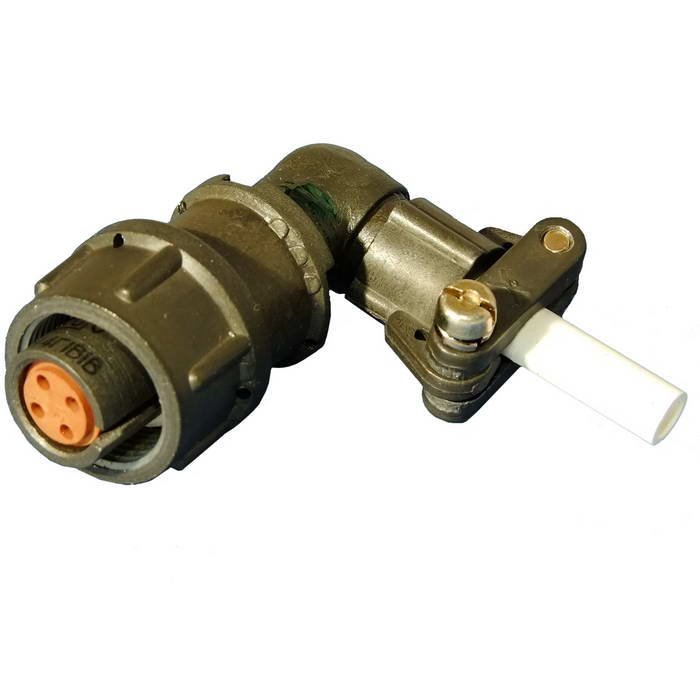

2РМ14КУН4Г1А1: цилиндрический разъём для ответственных электрических соединений

2РМ14КУН4Г1А1 — низкочастотный цилиндрический негерметичный электрический разъём серии 2РМ, рассчитанный на внутренний монтаж в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией обеспечивает надёжное сочленение кабельной части с ответной частью разъёма, что делает изделие востребованным в аппаратуре промышленного, измерительного и специального назначения.

Конструктивное исполнение

Маркировка 2РМ14КУН4Г1А1 описывает конкретное конструктивное исполнение соединителя. Это кабельная розетка с угловым патрубком и гайкой, предназначенной для неэкранированного кабеля. Контактная группа имеет золотое покрытие, а присоединение проводников выполняется пайкой.

Ключевые особенности исполнения:

• Условный размер корпуса — 14.

• Контактная схема — 4 контакта.

• Кабельное исполнение с угловым патрубком.

• Резьбовое сочленение с ответной частью.

• Одношпоночная поляризация корпуса.

• Золотое покрытие контактов.

• Объёмный монтаж проводов пайкой.

• Применение с неэкранированным кабелем.

Угловой патрубок особенно удобен в аппаратуре с ограниченным монтажным пространством: кабель выводится вдоль корпуса, а не по его оси. Это помогает уменьшить радиус изгиба кабеля за панелью или внутри корпуса оборудования и аккуратнее организовать разводку жгутов.

Электрические параметры

Разъём 2РМ14КУН4Г1А1 относится к соединителям, рассчитанным на передачу питания, управляющих сигналов и низкочастотных цепей. Для серии 2РМ указывается работа при напряжении до 700 В и на частотах до 3 МГц.

Базовые технические параметры серии:

Допустимый ток определяется диаметром применённых контактов и конкретным исполнением контактной группы. Для соединителей серии 2РМ приводятся диапазоны от 5–8 А для контактов диаметром 1,0 мм до 32 А для контактов диаметром 3,0 мм. При проектировании конкретного устройства токовую нагрузку следует сверять с технической документацией именно на выбранный типоразмер и схему контактов.

Расшифровка обозначения

Обозначение 2РМ14КУН4Г1А1 содержит сведения о серии, типоразмере, конструкции и покрытии контактов:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 14 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок.

• Н — исполнение для неэкранированного кабеля.

• 4 — число контактов.

• Г — исполнение контактной части согласно принятой системе обозначений серии.

• 1 — теплостойкость до 100 °C.

• А — золотое покрытие контактов.

Золотое покрытие снижает переходное сопротивление и помогает поддерживать стабильность электрического контакта в разъёмном соединении. Это важно для цепей управления, измерительных сигналов и оборудования, где требуется надёжное многократное сочленение.

Где применяется разъём

Разъёмы 2РМ14КУН4Г1А1 используются в оборудовании, где требуется разъёмное соединение кабеля с аппаратурой при сохранении механической прочности, поляризации и устойчивого электрического контакта. Типовые направления применения:

• Шкафы и пульты промышленной автоматики.

• Контрольно-измерительные комплексы.

• Источники питания и силовые блоки с несколькими цепями.

• Системы управления технологическим оборудованием.

• Испытательная и лабораторная аппаратура.

• Специализированные электронные устройства внутреннего размещения.

Климатическое исполнение серии 2РМ — УХЛ2.1 по ГОСТ 15150-69, то есть соединитель предназначен для эксплуатации в условиях умеренного и холодного климата при внутреннем размещении.

Что учитывать при применении

При подборе ответной части необходимо учитывать не только серию 2РМ и размер корпуса, но и контактную схему, пол, конструкцию корпуса, способ крепления, тип патрубка и совместимость по ключу. Соединители разных серий могут иметь отличающиеся схемы расположения контактов и не быть взаимосочленяемыми.

Для надёжного монтажа 2РМ14КУН4Г1А1 важно соблюдать технологию пайки, исключить механическую нагрузку на паяные соединения и обеспечить корректную разделку кабеля. Отдельное внимание стоит уделить затяжке резьбового соединения: она должна обеспечить устойчивый контакт и фиксацию, но не приводить к повреждению резьбы или элементов корпуса.

Таким образом, 2РМ14КУН4Г1А1 представляет собой компактную четырёхконтактную кабельную розетку с угловым выводом кабеля, резьбовой фиксацией и позолоченными контактами. Такое исполнение подходит для создания надёжных разъёмных соединений в низкочастотных электрических цепях аппаратуры внутреннего монтажа.
