Назначение и общее описание

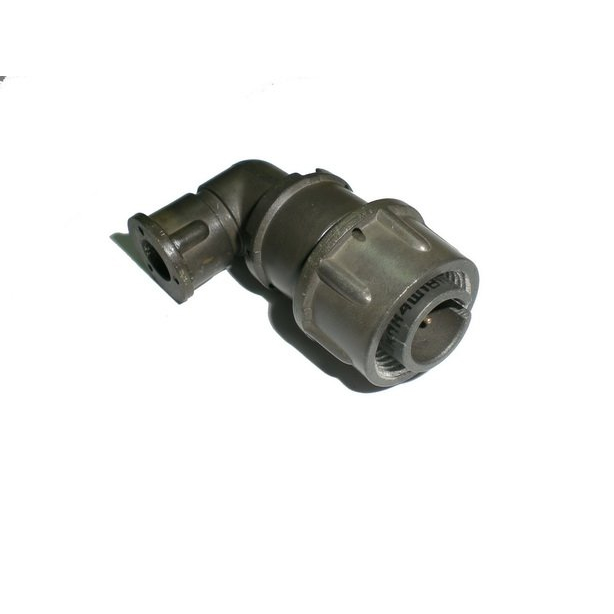

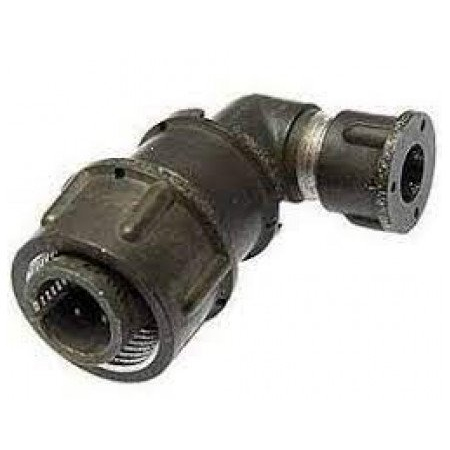

2РМ14КУЭ4Ш1В1 — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РМ, изготовленная АО «Завод Элекон». Изделие относится к категории 2РМ14, имеет артикул 116 и предназначено для надёжного соединения электрических цепей переменного и постоянного тока в составе кабельных сборок, приборов и оборудования.

Основная задача разъёма — обеспечить стабильную передачу сигналов и электрической энергии между кабелем и ответной частью в условиях повышенных механических и климатических нагрузок. Условный размер корпуса — 14.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Метод сочленения — резьбовой, с накидной гайкой и резьбой М16 с шагом 1 мм.

Конструктивной особенностью исполнения является перекрут, рассчитанный на применение экранированных кабелей. При этом изделие не имеет герметичности и уплотнительной втулки.

Контактная система и монтаж

Разъём оснащён четырьмя штыревыми контактами диаметром 1 мм. Контакты имеют серебряное покрытие, соответствующее исполнению В1. Монтаж проводов выполняется пайкой; разъём относится к объёмному исполнению.

Габаритные размеры изделия составляют 22 на 48,5 на 30,8 миллиметра, масса — 17,3 грамма.

Технические характеристики

• Рабочее напряжение — до 560 вольт.
• Максимальный ток на один контакт — 8 ампер.
• Максимальный ток на разъём — 27 ампер.
• Электрическая прочность изоляции — 1850 вольт.
• Сопротивление изоляции — 5000 мегаом.
• Диапазон рабочих частот — от 1 до 5000 герц.
• Число контактов — 4 штыревых.
• Диаметр контакта — 1 миллиметр.
• Ресурс — 500 сочленений и расчленений.

Условия эксплуатации и надёжность

Климатическое исполнение изделия — УХЛ 2.1. Интервал рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, класс теплостойкости — первый. Допустимая влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Разъём выдерживает вибрацию с ускорением до 50 g, удары с ускорением до 500 g и шум с уровнем до 170 децибел. Такие параметры позволяют использовать изделие в жёстких условиях эксплуатации, включая вибрационные и ударные нагрузки.

Изделие соответствует нормам ГЕ0.364.126ТУ.

Область применения

2РМ14КУЭ4Ш1В1 применяется в приборах и оборудовании, где требуется надёжная передача сигналов в суровых условиях. Благодаря перекруту разъём удобен для подключения экранированных кабелей, а паечное присоединение проводов обеспечивает стабильный электрический контакт.

Разъём подходит для эксплуатации в составе кабельных сборок, измерительной и управляющей аппаратуры, а также других устройств, работающих при широком диапазоне температур, повышенной влажности, вибрации, ударах и шуме. Сочетание металлического корпуса из сплава А-22, карболитового изолятора и серебряного покрытия контактов обеспечивает длительный срок службы и сохранение параметров в пределах указанного ресурса сочленений.
