Назначение и общее описание

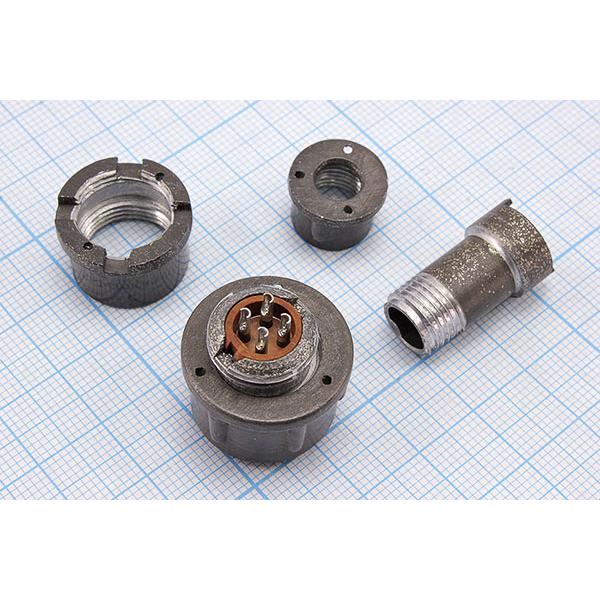

Соединитель 2РМ14КУЭ4Ш1В1 «5» (артикул 115) представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории 2РМ14. Соединитель имеет угловой патрубок и гайку для экранированного кабеля, что позволяет применять его с экранированными проводами. Конструкция состоит из двух частей: вилки и розетки. Сочленение осуществляется резьбовым способом с одношпоночной поляризацией корпусов.

Данный соединитель является негерметичным, имеет условный размер корпуса 14, кабельный вид корпуса и угловой вид патрубка. Количество контактов — 4, диаметр контактов — 1 мм, покрытие контактов — серебро. Теплостойкость — до 100 °C. Приемка изделия — «5».

Технические характеристики

• Тип соединителя: негерметичный.
• Условный размер корпуса: 14.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °C.
• Максимальное рабочее напряжение: до 700 В.
• Частота: до 3 МГц.
• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Приемка: «5».

Условия эксплуатации

Соединители могут работать при температуре окружающей среды от минус 60 °C до плюс 100 °C. Они выдерживают синусоидальную вибрацию с амплитудой ускорения до 490 м/с², а также механические удары различной интенсивности. Повышенная относительная влажность при температуре 25 °C составляет 98 %. Срок службы соединителей составляет не менее 5000 часов при условии выполнения рекомендованных условий эксплуатации.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Благодаря угловому патрубку и гайке для экранированного кабеля, соединитель обеспечивает надежное соединение и защиту от электромагнитных помех.

Соединитель 2РМ14КУЭ4Ш1В1 «5» может применяться в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он рассчитан на токовую нагрузку на одиночный контакт от 4 до 36 А, что позволяет использовать его в различных радиоэлектронных устройствах.
