Назначение и область применения

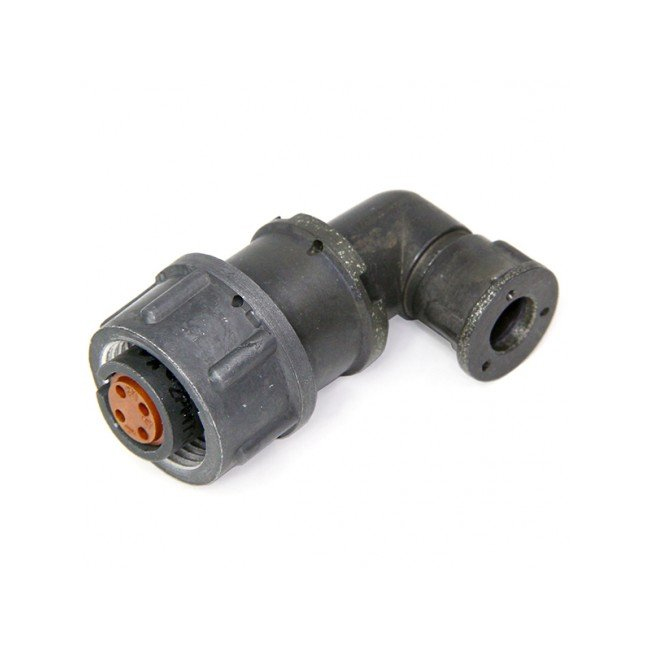

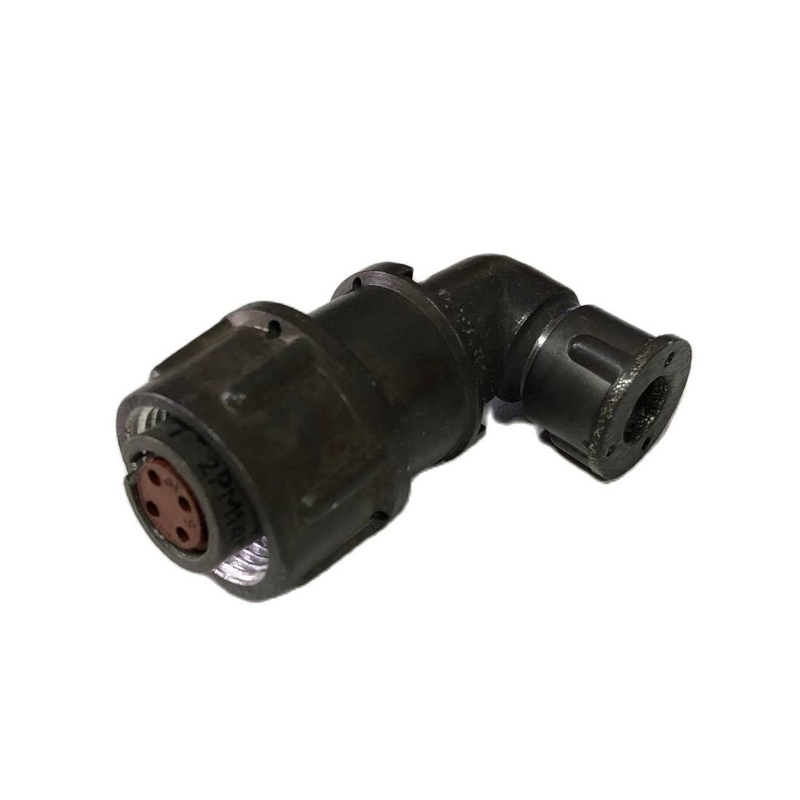

Розетка кабельная 2РМ14КУЭ4Г1В1 является элементом низкочастотного электрического соединителя серии 2РМ и предназначена для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе блоков, приборов и кабельных сборок промышленного, измерительного и общепромышленного оборудования. Соединитель рассчитан на наружную установку при эксплуатации в условиях умеренного и холодного климата, что соответствует климатическому исполнению типа УХЛ по ГОСТ 15150.

Розетка ориентирована на работу с экранированным кабелем и используется как ответная часть для вилок серии 2РМ14В. Конструкция позволяет выполнять надежное соединение при частых циклах сочленения и расчленения, сохраняя стабильность электрических параметров.

Подтвержденные электрические и конструктивные особенности

Соединитель имеет четыре гнездовых контакта с диаметром контакта около 1,0 мм. Максимальное рабочее напряжение составляет до 560 В переменного и постоянного тока, при этом предельное значение не превышает 700 В. Допустимая токовая нагрузка достигает 8 А на один контакт и 27 А суммарно на весь соединитель.

• Количество контактов — 4 гнезда
• Диаметр контакта — около 1,0 мм
• Максимальное рабочее напряжение — до 560 В, предельное не более 700 В
• Токовая нагрузка — до 8 А на контакт, до 27 А суммарно
• Сопротивление контакта — не более 5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Емкость между контактами — не более 6 пФ

Корпус выполнен из металла, изолятор изготовлен из термостойкого материала и рассчитан на рабочие температуры примерно от минус 60 до плюс 100 градусов Цельсия. Патрубок имеет угловое исполнение и оснащен накидной гайкой, предназначенной для фиксации экранированного кабеля. Контакты розетки имеют серебряное или благородное покрытие на основе серебра, золота или палладийсодержащих материалов, что снижает переходное сопротивление и улучшает качество коммутации.

Конструктив, совместимость и монтаж

Условный размер корпуса 14 соответствует типовому ряду разъемов 2РМ и обеспечивает механическую совместимость с вилками 2РМ14В, включая исполнения типа 2РМ14ВКЭ4Г1В1. Такая совместимость позволяет применять розетку в составе уже существующих кабельных трасс и приборных интерфейсов без изменения посадочных мест и крепежа.

Монтаж выполняется кабельным способом. Кабель заводится через угловой патрубок и фиксируется накидной гайкой, что обеспечивает механическую разгрузку контактных соединений и защиту от выдергивания. Конструкция предусматривает возможность извлечения контактов для обслуживания или замены.

Соединитель относится к негерметичным изделиям для наружной установки и не предназначен для работы в условиях прямого длительного воздействия воды или агрессивных сред. При этом металлический корпус и термостойкий изолятор обеспечивают устойчивость к широкому диапазону температур и стабильную работу в пределах заявленных электрических характеристик.

Особенности исполнения

• Угловой патрубок с накидной гайкой для экранированного кабеля
• Металлический корпус, термостойкий изолятор
• Рабочие температуры примерно от минус 60 до плюс 100 градусов Цельсия
• Негерметичное исполнение для наружной установки
• Возможность извлечения контактов при обслуживании

Изделие поставляется как кабельная розетка и используется в составе разъемного соединения совместно с соответствующей вилкой серии 2РМ14. Применение низкого переходного сопротивления и малой межконтактной емкости позволяет использовать соединитель не только в силовых цепях, но и в сигнальных линиях с рабочими частотами вплоть до десятков мегагерц.
