Назначение

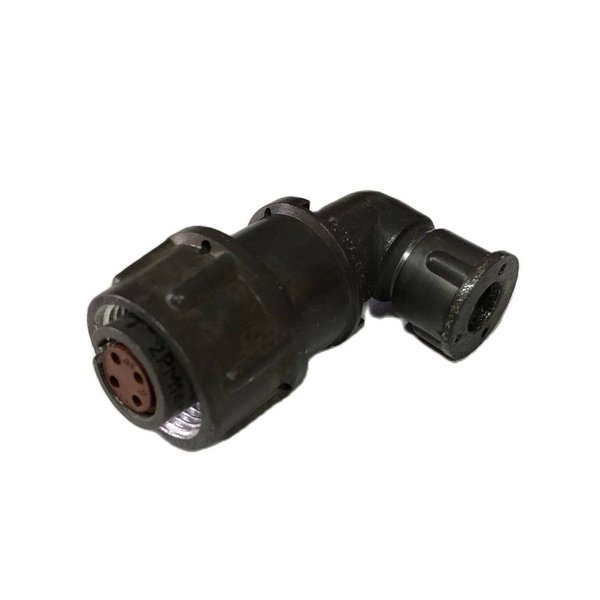

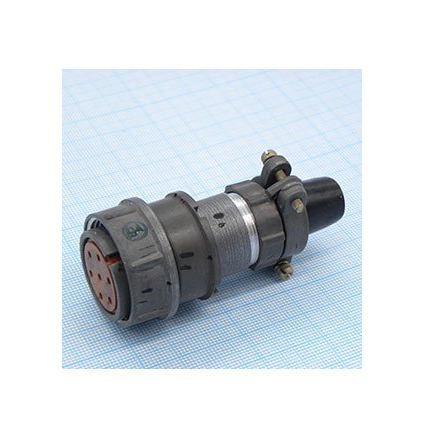

Разъём 2РМ14КУЭ4Г1В1 производства АО «Завод Элекон» — это цилиндрический низкочастотный соединитель серии 2РМ, изготовленный по техническим условиям ГЕ0.364.126. Артикул товара — 113, категория — 2РМ14. Изделие представляет собой кабельную розетку, предназначенную для разъёмного электрического соединения проводов и кабелей в составе жгутов, кабельных сборок и соединительных линий.

Основная задача разъёма — обеспечивать передачу электрических сигналов и питания при воздействии внешних факторов, включая переменный ток, вибрации, удары и другие механические нагрузки. Резьбовое сочленение с накидной гайкой фиксирует ответную часть и снижает риск самопроизвольного расчленения при эксплуатации.

Подтверждённые особенности

Конструкция и материалы

• Тип исполнения: розетка кабельная, корпус кабельный, с угловым патрубком.
• Типоразмер: 14, что соответствует условному размеру корпуса в ряду 2РМ.
• Сочленение: резьбовое, накидная гайка с шагом резьбы M16 на 1 мм.
• Количество контактов: 4, контакты гнездового типа, диаметр контакта 1 мм.
• Корпус: алюминиевый сплав А-22, оксидное покрытие, серый цвет.
• Изолятор: карболитовый, коричневый.
• Контакты: латунь с серебряным покрытием, извлекаемые.
• Герметичность: разъём негерметичный.

Электрические параметры

• Максимальный ток на один контакт: около 8 А.
• Максимальный суммарный ток на разъём: около 27 А.
• Максимальное рабочее напряжение: до примерно 560 В.
• Электрическая прочность изоляции: около 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и ресурс

• Климатическое исполнение: диапазон температур примерно от минус 60 до плюс 100 °C.
• Относительная влажность: до 98% при плюс 25 °C.
• Вибрационные и ударные нагрузки: рассчитан на высокие уровни, типичные для бортовых и промышленных применений.
• Механический ресурс: порядка 500 сочленений-расчленений.
• Минимальная наработка: несколько тысяч часов.

Применение

Разъём 2РМ14КУЭ4Г1В1 применяется для соединения проводов и кабелей в условиях, где требуется стойкость к вибрациям, ударам, переменному току и другим внешним воздействиям. Его конструкция с металлическим корпусом, резьбовым сочленением и извлекаемыми контактами с серебряным покрытием подходит для бортовых и промышленных систем, кабельных сборок и жгутов.

Благодаря четырём контактам с допустимым током около 8 А на контакт и суммарным током около 27 А изделие может использоваться в цепях питания и сигнальных цепях низкой частоты. Рабочее напряжение до примерно 560 В и сопротивление изоляции не менее 5000 МОм обеспечивают применимость в электрических соединениях, рассчитанных на указанные параметры.

При монтаже следует учитывать негерметичность разъёма и климатический диапазон от минус 60 до плюс 100 °C, а также влажность до 98% при плюс 25 °C. Механический ресурс порядка 500 сочленений-расчленений определяет область применения как разъёмное соединение, не требующее частой коммутации.
