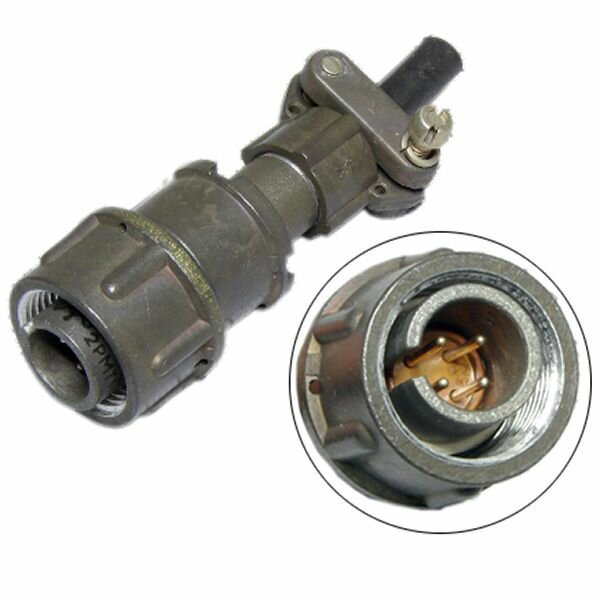

Назначение соединителя 2РМ14КУЭ4Г1В1

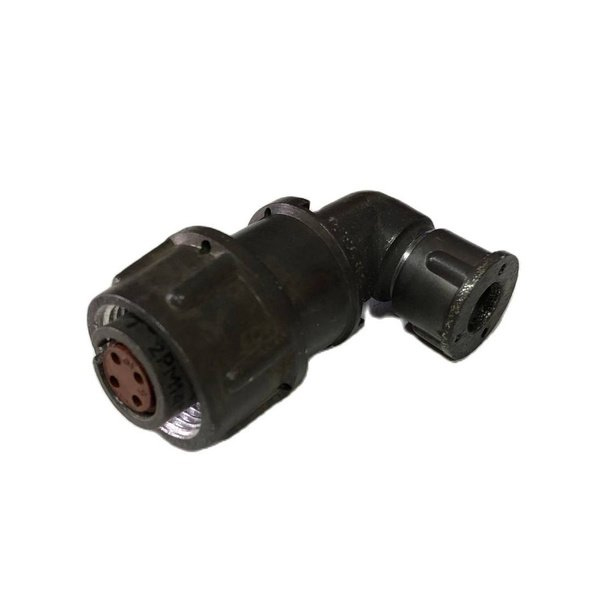

2РМ14КУЭ4Г1В1 — это кабельная розетка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей с использованием экранированных или неэкранированных кабелей и проводов, а также допускает внутренний и наружный монтаж в климатическом исполнении УХЛ.

Соединитель относится к категории цилиндрических низкочастотных негерметичных соединителей объемного монтажа с резьбовой фиксацией сочлененного положения. Конструкция обеспечивает надежное механическое соединение и электрический контакт в составе ответных частей — вилки и розетки. Исполнение с индексом «5» подтверждает приемку изделия по установленным требованиям.

Конструкция и подтверждённые особенности

Соединитель состоит из корпуса, изолятора и контактов. Сочленение частей резьбовое, поляризация корпусов выполнена одношпоночной, что исключает неправильное соединение и гарантирует ориентированное совмещение контактов. Монтаж осуществляется методом обжимки.

• Вид корпуса — кабельный, диаметр посадочного отверстия корпуса 14 мм.
• Вид патрубка — угловой; предусмотрена гайка патрубка для экранированного кабеля.
• Количество контактов — 4, контакты типа «розетка».
• Диаметр контактов — 1 мм, покрытие контактов — серебро.
• Материал изолятора — карбид (карболит).

Исполнение корпуса и патрубка ориентировано на применение с экранированным кабелем благодаря наличию соответствующей гайки, что позволяет выполнять подключение с сохранением экранирующих свойств кабельной сборки.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе электротехнических и радиотехнических цепей.

1. Максимальное рабочее напряжение — 560 В и 700 В.
2. Сопротивление изоляции — не менее 5000 МОм.
3. Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
4. Рабочая частота цепей — до 3 МГц.
5. Приемка — «5».

Применение и условия эксплуатации

Розетка 2РМ14КУЭ4Г1В1 применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия изделие может использоваться как при внутреннем, так и при наружном монтаже в климатическом исполнении УХЛ. Это делает его пригодным для эксплуатации в составе кабельных соединений, где требуется устойчивость к воздействию температуры и надежная коммутация.

Угловой патрубок и гайка для экранированного кабеля определяют область применения — подключение экранированных кабельных линий, где важно сохранить целостность экрана и обеспечить механическую фиксацию кабеля. Контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление в течение срока службы. Монтаж обжимкой позволяет получать надежные неразъемные соединения проводов с контактами соединителя.

Соединитель негерметичен, поэтому его применение предполагает условия, соответствующие климатическому исполнению УХЛ, и не требует повышенной герметичности корпуса. Совокупность характеристик — четыре контакта диаметром 1 мм, рабочее напряжение до 560 В и 700 В, сопротивление изоляции не менее 5000 МОм — позволяет использовать розетку в составе низкочастотных электрических цепей различного назначения.
