Назначение

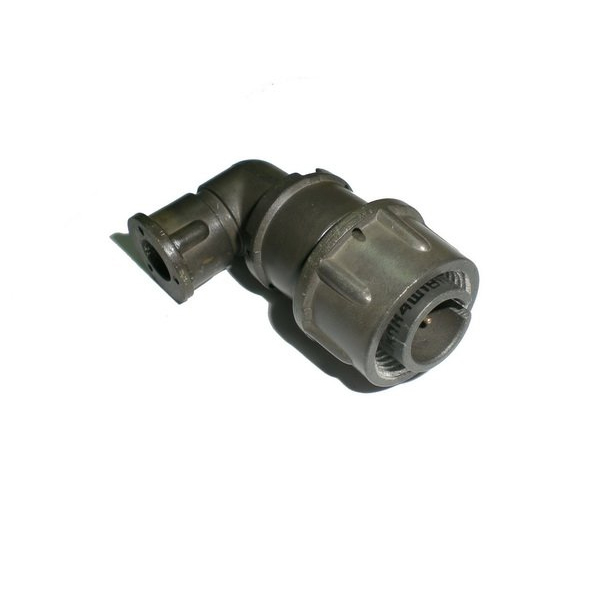

Соединитель 2РМ14КУЭ4Г1В1 «5» — цилиндрический низкочастотный негерметичный соединитель объёмного монтажа с резьбовой фиксацией сочленённого положения. Он предназначен для работы в различных электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ14 и выпускается как розетка кабельная угловая экранированная. Приёмка изделия — «5».

Подтверждённые технические характеристики

• Тип соединителя: розетка кабельная угловая экранированная.
• Вид сочленения: резьбовое.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото или серебро; в технических характеристиках указано серебро.
• Способ монтажа: объёмный, пайкой.
• Максимальное рабочее напряжение: 560 В.
• Максимальное напряжение: 700 В.
• Максимальная рабочая частота: 3 МГц.
• Токовая нагрузка: до 7 А.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Климатическое исполнение: УХЛ; в технических характеристиках — УХЛ2.1 по ГОСТ 15150-69.
• Теплостойкость: до 100 °С.
• Диапазон рабочих температур: от минус 60 °С до 100 °С.

Конструктивные особенности

Корпус соединителя выполнен кабельным, с угловым патрубком и гайкой для экранированного кабеля. Это позволяет использовать изделие при монтаже как экранированных, так и неэкранированных кабелей. Резьбовое сочленение обеспечивает фиксацию соединения в рабочем положении. Контакты рассчитаны на объёмный монтаж пайкой, а их покрытие может быть золотым или серебряным; в технических характеристиках указано серебряное покрытие.

Соединитель обеспечивает пылезащищённость контактов и мест подсоединения проводов. Несмотря на негерметичное исполнение, такая защита делает изделие пригодным для работы в промышленных и специальных условиях, где требуется ограничить воздействие пыли на контактную группу и зону пайки.

Применение

Розетка 2РМ14КУЭ4Г1В1 «5» применяется для внутреннего и наружного монтажа в различных электрических системах. Она подходит для цепей постоянного и переменного тока с частотой до 3 МГц, а также для использования с экранированными и неэкранированными кабелями. Изделие рассчитано на рабочий диапазон температур от минус 60 °С до 100 °С и может выдерживать механические нагрузки, включая вибрацию и удары.

Благодаря четырём контактам, резьбовому сочленению и угловому кабельному корпусу соединитель востребован в тех случаях, когда требуется компактное разъёмное соединение с фиксацией и возможностью экранирования кабельной линии. Артикул изделия — 111. Производитель в предоставленных данных не указан.
