Назначение

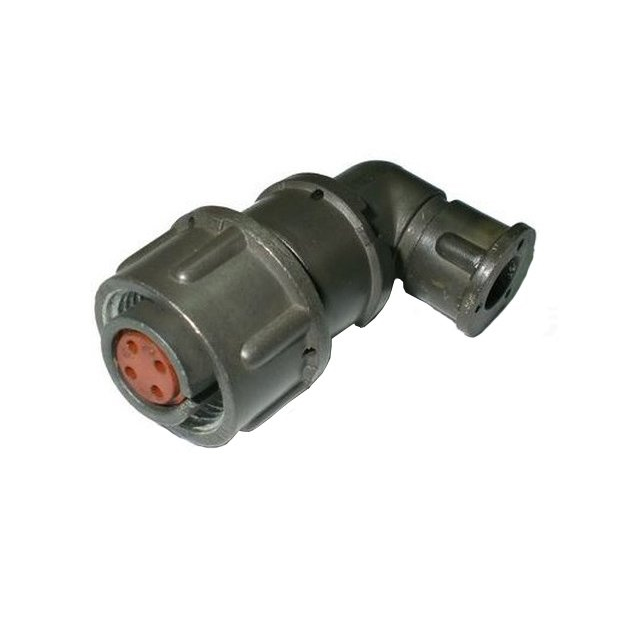

2РМ14КУЭ4Г1А1 — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМ. Изделие предназначено для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Розетка относится к категории 2РМ14, артикул — 110. Посадочный диаметр корпуса составляет 14 мм. Контакты имеют диаметр 1 мм и золотое покрытие. Такое исполнение применяется для кабельного подключения в составе низкочастотных электрических соединений.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Токовая нагрузка на одиночный контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — от 27 до 260 А в зависимости от модификации.
• Электрическая прочность изоляции: 1850 В при 560 В или 2300 В при 700 В.
• Ёмкость между контактами — не более 6 пФ.

Надёжность и срок службы

• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500.
• Гамма-процентный срок сохраняемости при гамма, равной 99,5 процента, — 15 лет.
• Усилия расчленения — от 29,4 Н до 539,6 Н.

Условия эксплуатации

• Теплостойкость достигает 100°C.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Выдерживает акустический шум до 170 дБ.
• Выдерживает механические удары до 5000 м/с².
• Выдерживает линейное ускорение до 2000 м/с².

Применение

Кабельная розетка 2РМ14КУЭ4Г1А1 применяется в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Она может использоваться как часть соединителя 2РМ для подключения кабеля. Благодаря посадочному диаметру корпуса 14 мм и контактам диаметром 1 мм с золотым покрытием изделие подходит для низкочастотных соединений, где важны стабильное контактное сопротивление и изоляционные свойства. Заявленные параметры позволяют применять розетку при токах от 4 до 36 А на контакт и суммарных токах от 27 до 260 А в зависимости от модификации. Рабочее напряжение достигает 700 В, а электрическая прочность изоляции обеспечивается на уровне 1850 В при 560 В или 2300 В при 700 В.

Условия эксплуатации допускают использование изделия при вибрации, акустическом шуме, механических ударах и линейных ускорениях в указанных пределах. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 и теплостойкость до 100°C определяют область применения в соответствующих условиях. Минимальная наработка 5000 часов, 500 циклов сочленения-расчленения и срок сохраняемости 15 лет при гамма, равной 99,5 процента, определяют ресурсные характеристики изделия.

Сведения о товаре

Название товара — 2РМ14КУЭ4Г1А1. Артикул — 110. Категория — 2РМ14. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Все приведённые выше сведения основаны на имеющемся описании товара.
