Назначение соединителя 2РМ14КПН4Ш1В1В

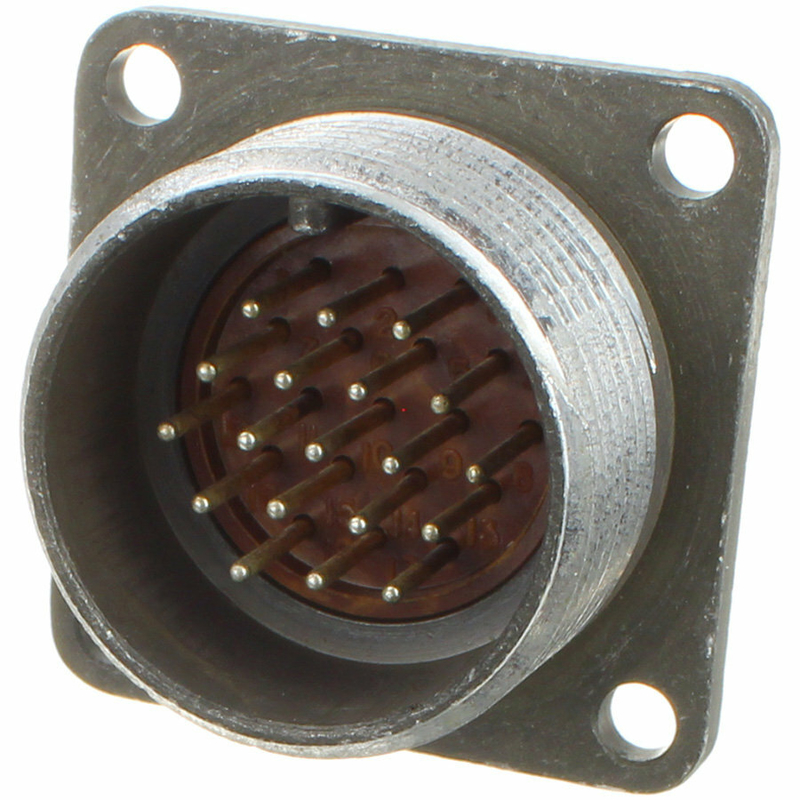

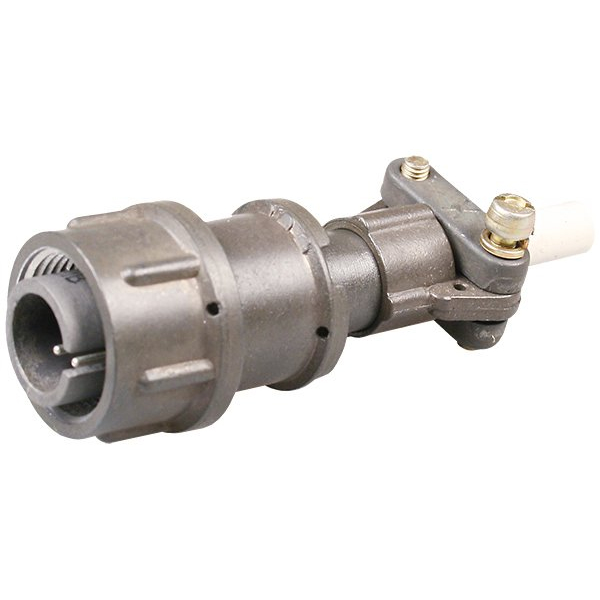

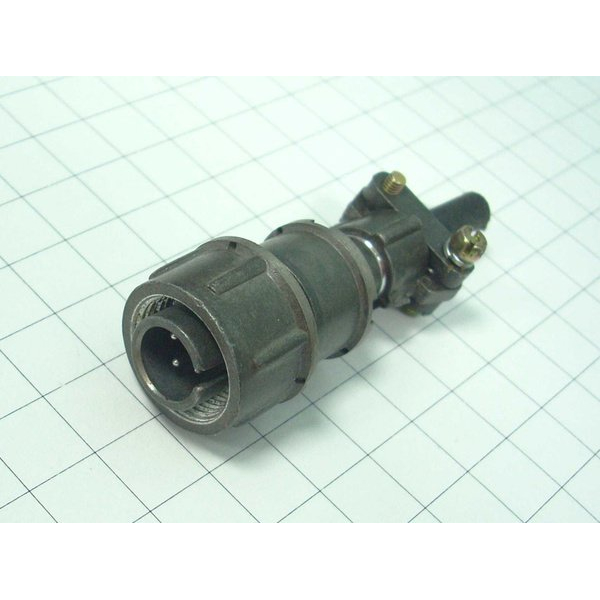

2РМ14КПН4Ш1В1В — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ с кабельным корпусом. Изделие представляет собой кабельную вилку и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Соединитель применяется для внутреннего монтажа в радиотехнической и радиоэлектронной аппаратуре, где требуется надёжное механическое и электрическое соединение ответных частей.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ14КПН4Ш1В1В содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые особенности.

• 2РМ — серия низкочастотных цилиндрических соединителей.
• 14 — условный размер корпуса, соответствующий посадочному диаметру.
• К — кабельный корпус, рассчитанный на присоединение кабеля.
• П — прямой кожух.
• Н — гайка для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — вилка (штыревая часть соединения).
• 1 — сочетание контактов.
• В — серебряное покрытие контактов.
• 1 — теплостойкость в диапазоне от минус 60 до плюс 100 °С.
• В — всеклиматическое исполнение.

Такая конструкция обеспечивает резьбовую фиксацию сочленения и надёжное удержание контактов при механических воздействиях.

Технические характеристики

Соединитель рассчитан на следующие подтверждённые параметры работы и электрические показатели.

• Диаметр контактов — 1,0 мм.
• Токовая нагрузка — до 8 А на контакт и до 27 А на соединитель в целом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Тип фиксации — резьбовой.
• Наработка — не менее 1000 часов.
• Рабочая температура — от минус 60 до плюс 100 °С.
• Допустимая влажность — до 98 % при плюс 40 °С.

Изделие выдерживает вибрационные нагрузки и воздействие всеклиматических факторов, что подтверждается климатическим исполнением.

Применение и условия эксплуатации

2РМ14КПН4Ш1В1В применяется в цепях питания и сигнальных цепях радиотехнической и радиоэлектронной аппаратуры при внутреннем монтаже. Соединитель подходит для работы в условиях повышенной влажности, вибрации и воздействия климатических факторов, включая всеклиматическое исполнение. Негерметичная конструкция не предназначена для эксплуатации в условиях прямого воздействия воды или повышенного давления.

По климатическому исполнению изделие соответствует В2.1 по ГОСТ 15150-69. Категория качества изделия — ОТК, ВП или ОС. Изготовление производится по техническим условиям АШДК.434410.062 ТУ и другим аналогичным документам. Страна производства, гарантия и комплектация поставки в предоставленных данных не указаны. Поставка осуществляется в заводской упаковке.
