Назначение

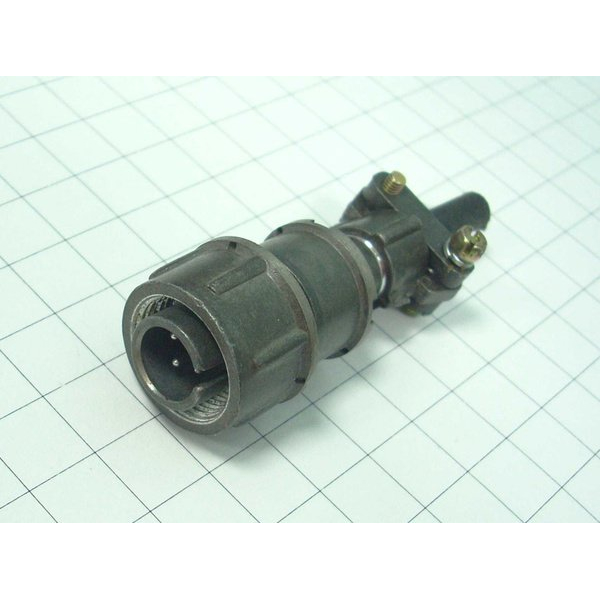

2РМ14КПН4Ш1В1 «5» — цилиндрический низкочастотный негерметичный разъём, выполненный в виде кабельной вилки. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ14 и имеет артикул 73. Производитель в представленных данных не указан; в имеющемся описании отмечено российское производство.

Разъём применяется во внутренних узлах радиоэлектронной аппаратуры специального и общего назначения. Он рассчитан на эксплуатацию в различных климатических условиях и может использоваться как в герметичных, так и в негерметичных системах монтажа — в соответствии с указанными характеристиками.

Подтверждённые особенности

Конструкция и электрические параметры

• Условный размер корпуса — 14 мм.
• Количество контактов — 4.
• Диаметр контактов — 1,0 мм.
• Тип патрубка — прямой, с гайкой, для неэкранированного кабеля.
• Максимальная токовая нагрузка на контакт — от 5 до 8 А в зависимости от сечения провода до 0,5 мм².
• Общее напряжение — до 560–700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Контакты имеют серебряное покрытие.
• В составе вилки — корпус, изолятор и контакты.

Условия эксплуатации и стойкость

• Рабочая температура — от -60 до +100 °C.
• Возможен кратковременный нагрев до +150 °C.
• Вибрация — 1–1000 Гц при ускорении до 490 м/с².
• Механические удары — до 5000 м/с² длительностью 0,1–2 мс.
• Линейное ускорение — до 2000 м/с².
• Повышенная влажность — 98% при +40 °C.
• Пониженное давление — 133 Па.
• Наработка — не менее 1000 часов.
• Количество сочленений-расчленений — до 500.
• Срок сохраняемости — 15 лет.

Применение

Благодаря низкочастотному исполнению и стойкости к внешним воздействиям разъём 2РМ14КПН4Ш1В1 «5» подходит для соединения электрических цепей внутри радиоэлектронной аппаратуры. Он может использоваться в составе устройств специального и общего назначения, эксплуатируемых в различных климатических условиях. Монтаж возможен в герметичных и негерметичных системах в пределах заявленных характеристик.

Для данного товара указана приемка «5». Это характеристика, которая отражена в карточке товара и может учитываться при подборе изделия под требования конкретного проекта. Перед применением следует проверять совместимость разъёма с ответной частью, кабелем и условиями эксплуатации по приведённым параметрам.

Краткое резюме

2РМ14КПН4Ш1В1 «5» — кабельная вилка с четырьмя контактами диаметром 1,0 мм, корпусом 14 мм, серебряным покрытием контактов и прямым патрубком с гайкой под неэкранированный кабель. Изделие рассчитано на ток до 5–8 А на контакт, напряжение до 560–700 В, температуру от -60 до +100 °C и кратковременный нагрев до +150 °C. Оно сохраняет работоспособность при вибрации, ударах, линейном ускорении, повышенной влажности и пониженном давлении, имеет наработку не менее 1000 часов и срок сохраняемости 15 лет.
