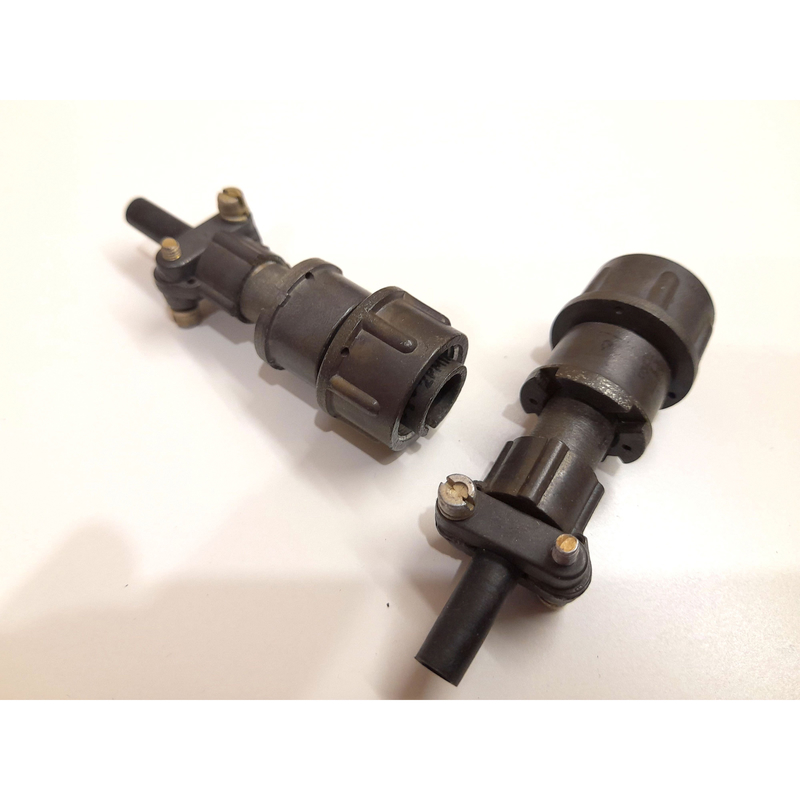

Соединители 2РМ14КПН4Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъёмы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки. вилка 2РМ14КПН4Ш1В1 является кабельной, имеет прямой патрубок и гайку для неэкранированного кабеля.

Технические характеристики:

• Тип соединителя : Негерметичный.

• Условный размер корпуса : 14 мм.

• Количество контактов : 4.

• Диаметр контакта : 1,0 мм.

• Максимальная токовая нагрузка на один контакт : До 8 А (общая нагрузка на соединитель — до 27 А).

• Сечение подсоединяемого провода : Не более 0,5 мм?.

• Сопротивление изоляции : Не менее 5000 МОм при нормальных климатических условиях.

• Температура окружающей среды : От -60°C до +100°C.

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа в различных климатических условиях.
