Назначение и общее описание

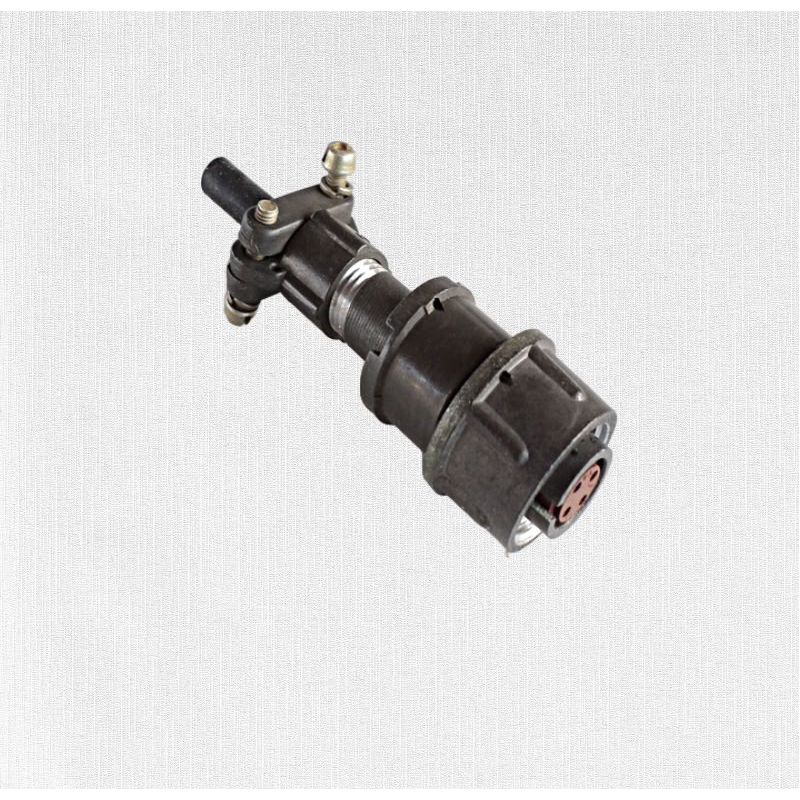

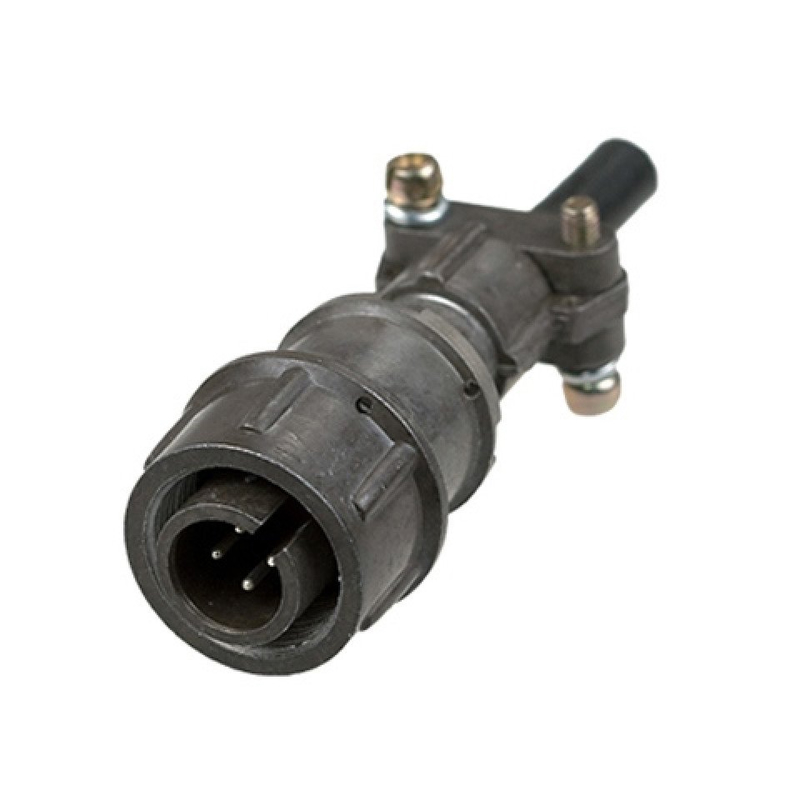

2РМ14КПН4Ш1П1 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) серии 2РМ с условным размером корпуса 14 мм. Изделие относится к категории кабельных вилок и предназначено для коммутации электрических цепей постоянного или переменного тока с частотой до 3 МГц.

Расшифровка обозначения полностью отражает конструкцию: «2РМ» — типовая серия цилиндрических соединителей, «14» — условный размер корпуса, «КП» — кабельная вилка, «Ш» — исполнение с штыревыми контактами, «П» — прямой кожух, «Н» — гайка для неэкранированного кабеля, «4» — число контактов, «1П1» — сочетание исполнений, включая индекс покрытия контактов.

Конструктивные особенности

Соединитель выполняется в негерметичном исполнении, то есть не предназначен для работы при повышенном давлении среды или в условиях прямого воздействия влаги. Контакты изготовлены извлекаемыми, что упрощает обслуживание и ремонт изделия.

• Посадочный диаметр корпуса составляет 14 мм, что соответствует условному размеру серии.
• Диаметр контактов равен 1,0 мм, контакты извлекаемые.
• Число контактов — 4, сочетание исполнений №1.
• Кожух прямой, предназначен для присоединения неэкранированного кабеля с фиксацией гайкой.
• Покрытие контактов — обычно серебро; индекс «1П» указывает на тип покрытия.

Технические характеристики

Основные электрические параметры определяют область применения соединителя и допустимые режимы работы.

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка — до 8 А на один контакт.
• Суммарная токовая нагрузка — до 27 А.
• Рабочая частота цепей — до 3 МГц.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что соответствует умеренному и холодному климату.
• Теплостойкость — до 100 °C (вариант «1»).

Применение и совместимость

Разъём применяется в различных электроустановках для надёжного соединения кабелей, в том числе в промышленном оборудовании, приборах и системах автоматики. Он обеспечивает прочное механическое и электрическое соединение с ответными частями, например с розеткой 2РМ14Б4Г1В1.

Изделие подходит для неэкранированных кабелей и отличается компактными размерами, что позволяет использовать его в стеснённых условиях монтажа. Перед установкой следует убедиться, что число контактов, их диаметр и тип ответной части соответствуют требованиям конкретной схемы подключения.

Условия эксплуатации

Благодаря климатическому исполнению УХЛ2.1 соединитель допускается к эксплуатации в районах с умеренным и холодным климатом. Негерметичное исполнение означает, что при монтаже необходимо предусмотреть защиту разъёма от прямого попадания влаги и загрязнений.

Теплостойкость до 100 °C определяет допустимый температурный режим работы: превышение этого значения не рекомендуется. Артикул изделия — 75, категория — 2РМ14.
