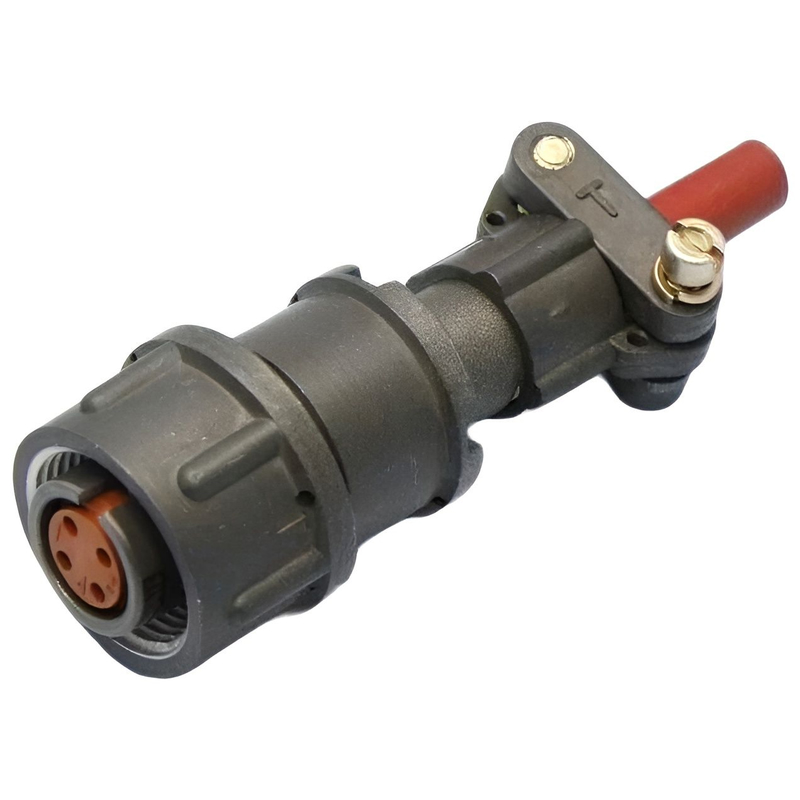

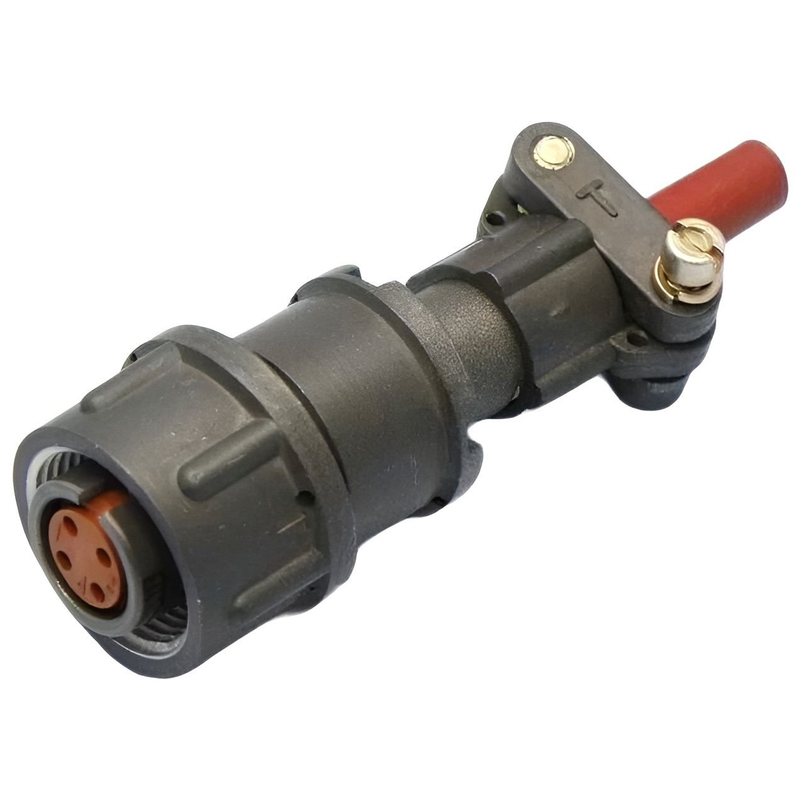

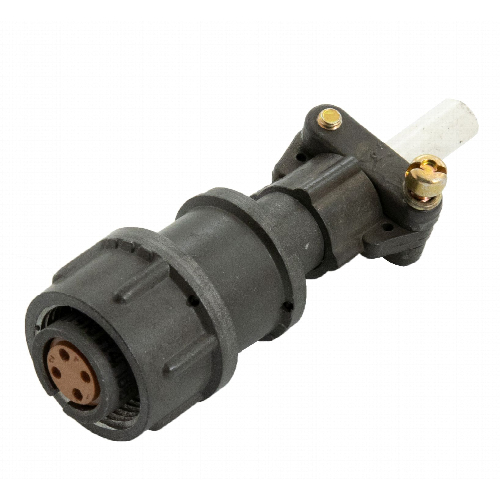

2РМ14КПН4Г1В1В: кабельная розетка серии 2РМ для надежных электрических соединений

Разъем 2РМ14КПН4Г1В1В относится к цилиндрическим низкочастотным соединителям серии 2РМ. Он предназначен для формирования разъемных электрических соединений в аппаратуре, где важны компактность, устойчивость к механическим воздействиям и стабильный контакт при эксплуатации в широком диапазоне температур.

Назначение разъема 2РМ14КПН4Г1В1В

Модель представляет собой кабельную розетку негерметичного исполнения. Конструкция используется в цепях постоянного и переменного тока, в том числе в радиоэлектронном, измерительном, промышленном и специальном оборудовании.

Разъем рассчитан на объемный монтаж пайкой. Кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля помогает аккуратно организовать подключение проводников и снизить нагрузку на места пайки. Серия 2РМ применяется там, где необходимы многоконтактные соединения с резьбовой фиксацией частей разъема.

Расшифровка маркировки

Обозначение 2РМ14КПН4Г1В1В отражает ключевые особенности конструкции:

Такая расшифровка особенно полезна при подборе ответной части, проверке совместимости с кабелем и подготовке конструкторской документации.

Основные характеристики

Для исполнения с четырьмя контактами диаметром 1 мм приводятся следующие ориентировочные параметры:

• Количество контактов — 4.

• Диаметр контактов — 1,0 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимая токовая нагрузка на один контакт — до 8 А.

• Сечение подключаемого провода — до 0,5 мм².

• Рабочий температурный диапазон — от −60 °C до +100 °C.

• Рабочая частота — до 3 МГц.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Ресурс сочленений и расчленений — не менее 500 циклов.

• Способ соединения — резьбовой.

Резьбовое сочленение обеспечивает механическую фиксацию пары «вилка—розетка». Это важно для аппаратуры, которая подвергается вибрации, транспортировке или периодическому обслуживанию.

Где применяется 2РМ14КПН4Г1В1В

Разъем 2РМ14КПН4Г1В1В может использоваться в составе оборудования, где требуется передача питания или управляющих сигналов по нескольким проводникам:

• Контрольно-измерительные приборы и испытательные стенды.

• Промышленная автоматика.

• Радиоэлектронные блоки и шкафы управления.

• Системы связи и телеметрии.

• Транспортное и специальное оборудование.

• Силовые и сигнальные кабельные сборки.

Например, четырехконтактная схема удобна для подключения устройства по линии «питание + питание − сигнал + общий провод», если электрические параметры конкретного проекта соответствуют характеристикам разъема.

Что учитывать при применении

При проектировании соединения необходимо проверять соответствие разъема фактическому напряжению, току, сечению проводов, температуре эксплуатации и типу ответной части. Также важно учитывать, что 2РМ14КПН4Г1В1В относится к негерметичным соединителям: для работы во влажной среде, под прямым воздействием воды или в условиях повышенной запыленности может потребоваться дополнительная защита конструкции.

2РМ14КПН4Г1В1В — практичное решение для создания четырехконтактного кабельного соединения с резьбовой фиксацией, компактным корпусом и рассчитанными на промышленное применение электрическими параметрами.
