Назначение

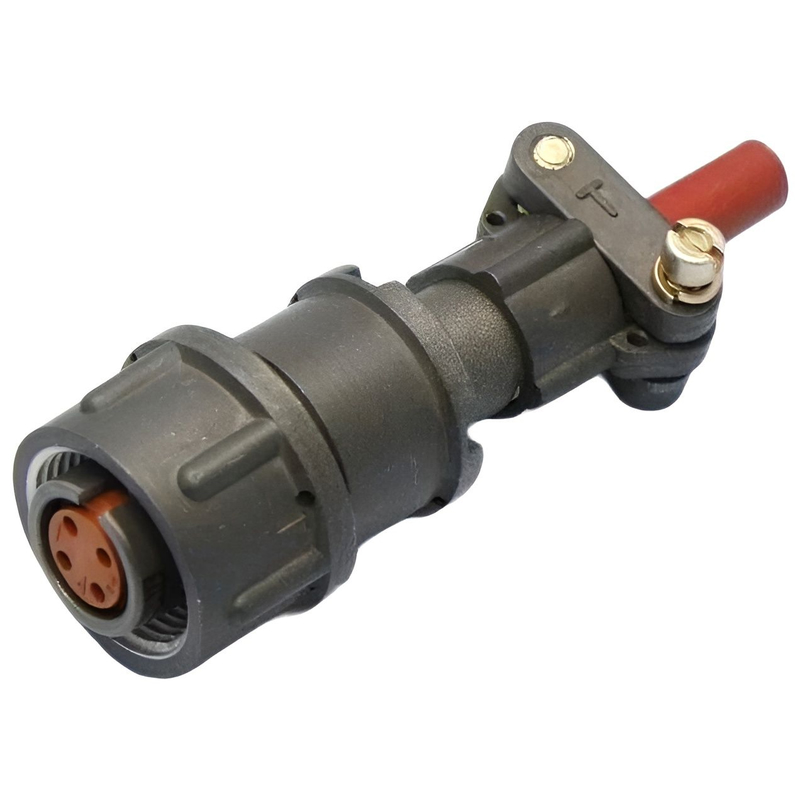

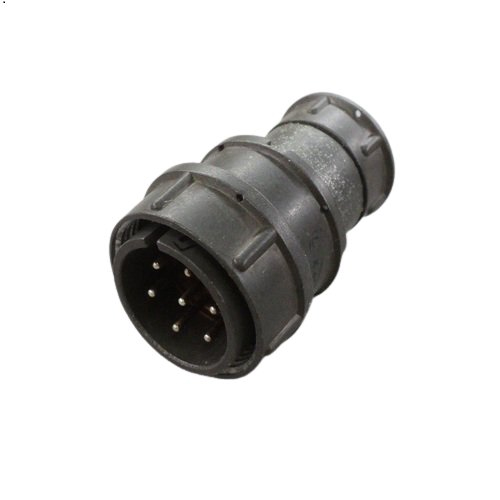

2РМ14КПН4Г1В1В — кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный соединитель с четырьмя контактами. Она предназначена для коммутации электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 560–700 В. Артикул товара — 67. Категория — 2РМ14.

Основное назначение соединителя — обеспечение надёжного электрического контакта в составе измерительной, радиотехнической и аналогичной аппаратуры. Конструкция рассчитана на работу в устройствах, где допустимо использование негерметичного цилиндрического разъёма с четырьмя контактами и посадочным диаметром корпуса 14 мм.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Число контактов: 4.
• Максимальный ток на контакт: 8 А.
• Общий ток на соединитель: до 27 А.
• Диаметр контактов: 1,0 мм.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочее напряжение: до 560–700 В.
• Частота электрических цепей: до 3 МГц.
• Покрытие контактов: серебряное или золотое.

Конструктивное исполнение

Соединитель имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Посадочный диаметр корпуса составляет 14 мм. Контакты выполнены с диаметром 1,0 мм. Розетка относится к негерметичным цилиндрическим низкочастотным соединителям. Маркировка 2РМ14КПН4Г1В1В расшифровывается следующим образом: 2РМ — тип соединителя; 14 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Н — гайка; 4 — число контактов; Г1 — группировка контактов; В1 — покрытие контактов; В — исполнение.

Условия эксплуатации и надёжность

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Температура с учётом перегрева контактов: до плюс 180 °C.
• Пониженное давление: до 10 в минус двенадцатой степени мм рт. ст.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.
• Вибрация: до 100 Гц при ускорении 50 м/с².
• Удары и линейное ускорение: до 2000 м/с².

Применение

Соединитель 2РМ14КПН4Г1В1В применяется в измерительных приборах, радиоаппаратуре и аналогичном оборудовании. Он подходит для цепей переменного и постоянного тока с частотой до 3 МГц и напряжением до 560–700 В. Благодаря четырём контактам, току до 8 А на контакт и общему току до 27 А розетка может использоваться для подключения кабельных линий в составе низкочастотных электрических соединений. Конструкция с прямым патрубком и гайкой предназначена для неэкранированного кабеля. Посадочный диаметр корпуса 14 мм определяет область монтажа, соответствующую условному размеру корпуса 14.

Условия эксплуатации допускают применение при температуре от минус 60 °C до плюс 100 °C, а с учётом перегрева контактов — до плюс 180 °C. Соединитель сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени мм рт. ст., вибрации до 100 Гц с ускорением 50 м/с², ударах и линейном ускорении до 2000 м/с². Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность для соответствующих условий. Наработка составляет не менее 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Таким образом, 2РМ14КПН4Г1В1В является кабельной розеткой серии 2РМ с четырьмя контактами, предназначенной для низкочастотных электрических цепей в измерительной и радиоаппаратуре. Все приведённые характеристики соответствуют предоставленным данным. Производитель в описании не указан.
