2РМ14КПН4Г1В1

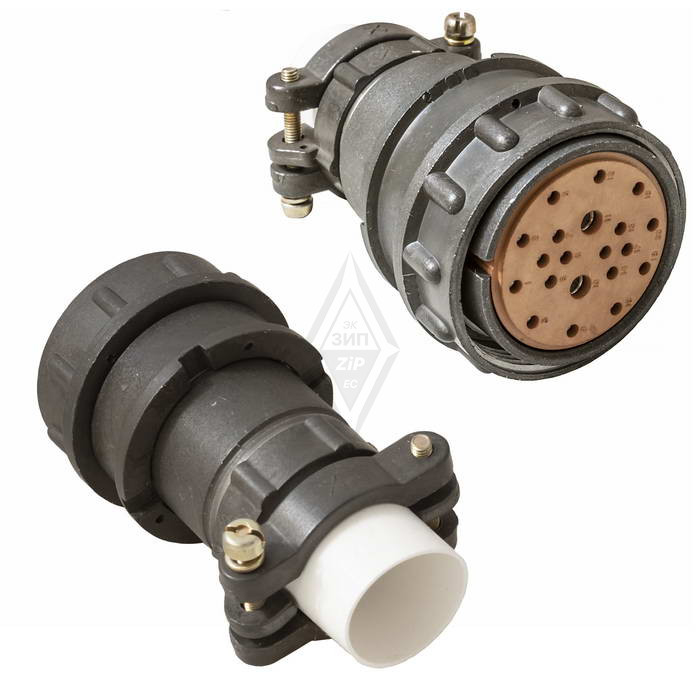

2РМ14КПН4Г1В1 — это кабельная розетка цилиндрического соединителя серии 2РМ, предназначенная для электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Описание

Она имеет посадочный диаметр корпуса 14 мм, кабельный тип корпуса с прямым патрубком и негерметичную конструкцию. Розетка обеспечивает блочное соединение по резьбе и пылезащищенность контактов в соединенном состоянии.

Технические характеристики

Соединитель оснащен 4 извлекаемыми контактами диаметром 1 мм с серебряным или золотым покрытием, сопротивлением не более 0,005 Ом и допустимым током до 8 А на контакт (общий до 27 А). Рабочее напряжение достигает 560 В, теплостойкость — до 100 °С.

Устойчивость

Розетка выдерживает вибрацию с ускорением до 5000 м/с² (от 1 до 3 мс), механический удар до 5000 м/с² (0,1–2 мс) и линейное ускорение 2000 м/с². Сопротивление изоляции — не менее 1000 МОм.

Применение

Используется в измерительных приборах, радиоаппаратуре и промышленном оборудовании для надежного соединения.
