Назначение и область применения

Кабельная розетка 2РМ14КПН4Г1А1 относится к серии низкочастотных цилиндрических электрических соединителей 2РМ14 и предназначена для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие используется в составе электрорадиотехнической аппаратуры, где требуется надёжное разъёмное соединение кабельной линии с ответной вилочной частью. Конструкция рассчитана на внутренний объёмный монтаж неэкранированного кабеля и фиксируется с помощью гайки, что обеспечивает устойчивое механическое крепление в посадочном отверстии диаметром 14 мм.

Соединитель применяется в измерительных приборах, блоках питания, промышленной электронике, системах управления и другом оборудовании, эксплуатируемом в стационарных условиях. Резьбовое сочленение с одношпоночной поляризацией корпусов исключает ошибки при подключении и гарантирует правильную ориентацию контактов. Благодаря расширенному температурному диапазону и высокой электрической прочности изоляции розетка может использоваться в аппаратуре, работающей в умеренно холодном климате, что подтверждается климатическим исполнением УХЛ.

Конструктивные особенности

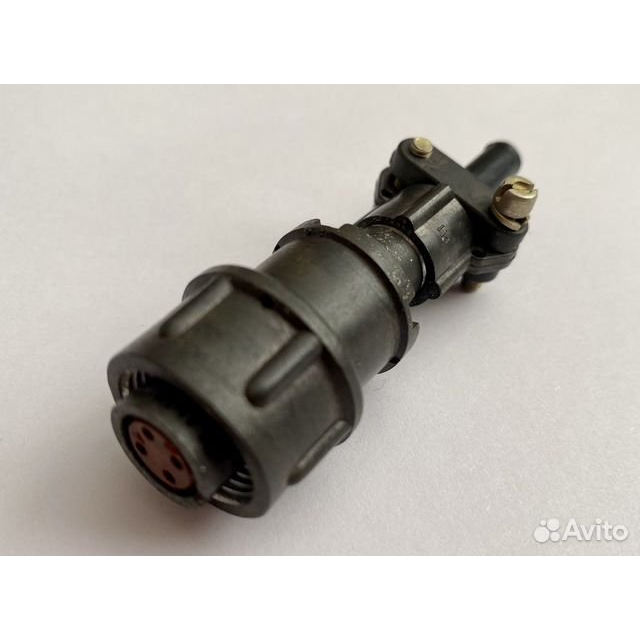

Розетка 2РМ14КПН4Г1А1 выполнена в кабельном металлическом корпусе с прямым патрубком. Тип соединителя — негерметичный, что допускает применение только в условиях, исключающих прямое воздействие влаги и агрессивных сред. Изолятор изготовлен из карболита — материала, обладающего высокой механической прочностью и стабильными диэлектрическими характеристиками. Покрытие контактов — золото, что снижает переходное сопротивление и повышает коррозионную стойкость контактных пар.

Конструкция предусматривает четыре контакта диаметром 1 мм каждый. Диаметр посадочного отверстия составляет 14 мм. Резьбовое сочленение обеспечивает плотное прилегание контактных поверхностей и защищает соединение от самопроизвольного размыкания при вибрациях и механических воздействиях. Одношпоночная поляризация корпусов гарантирует, что сочленение возможно только в одном положении, исключая повреждение контактов при неправильной ориентации.

Подтверждённые технические характеристики

Заявленные параметры розетки 2РМ14КПН4Г1А1 подтверждаются конструкторской документацией и действующими техническими условиями. Изделие соответствует требованиям ТУ ГЕ0.364.126 ТУ или аналогичным нормативным документам, регламентирующим производство соединителей серии 2РМ.

• Максимальное рабочее напряжение — 560 В по амплитуде.
• Токовая нагрузка — до 7–8 А на одиночный контакт.
• Суммарная токовая нагрузка на соединитель — до 27 А.
• Сопротивление контактов — не более 0,005–5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — 1850 В при максимальном рабочем напряжении.
• Количество сочленений и расчленений — до 500 циклов.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.

Особенности эксплуатации

При монтаже розетки необходимо учитывать, что соединитель является негерметичным и предназначен для работы внутри корпусов аппаратуры или в помещениях с контролируемыми климатическими условиями. Кабельный ввод с прямым патрубком рассчитан на неэкранированный кабель, а фиксация осуществляется гайкой, что упрощает сборку и замену соединителя в процессе эксплуатации. Золотое покрытие контактов обеспечивает стабильное электрическое соединение и защищает контактные поверхности от окисления в течение всего срока службы.

Изделие поставляется как отдельная сборочная единица. Точные сведения о комплектации, упаковке и гарантийных обязательствах определяются условиями конкретной поставки и не регламентируются техническим описанием. Категория товара 2РМ14 и артикул 70004 однозначно идентифицируют данную модификацию розетки в номенклатуре производителя.
