2РМ14КПН4Г1А1 — кабельный цилиндрический разъём для надёжных электрических соединений

2РМ14КПН4Г1А1 — низкочастотный цилиндрический электрический разъём серии 2РМ, предназначенный для создания надёжных разъёмных соединений в цепях постоянного и переменного тока. Исполнение ориентировано на внутренний монтаж аппаратуры, кабельных сборок, систем управления, измерительных комплексов и промышленного оборудования.

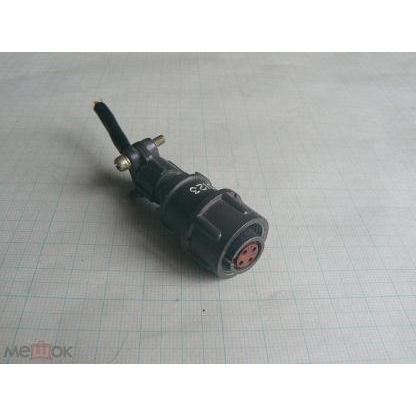

Разъём представляет собой кабельную розетку с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое соединение обеспечивает прочную фиксацию ответной части, а одношпоночная поляризация исключает неправильное сочленение при подключении.

Основные особенности 2РМ14КПН4Г1А1

Конструкция разъёма рассчитана на эксплуатацию в условиях, где важны механическая прочность, стабильность электрического контакта и повторяемость монтажа. Серия 2РМ широко применяется в оборудовании, где необходимо быстро соединять и разъединять кабельные линии без пайки непосредственно на объекте.

Ключевые особенности исполнения:

• Кабельная розетка с прямым патрубком.

• Негерметичная цилиндрическая конструкция для объёмного монтажа.

• Четыре электрических контакта.

• Корпус условного размера 14.

• Контакты диаметром 1 мм.

• Резьбовая фиксация в сочленённом положении.

• Одношпоночная поляризация корпусов.

• Монтаж проводников методом пайки.

• Гайка патрубка для применения с неэкранированным кабелем.

• Золотое покрытие контактов, обозначаемое буквой «А» в маркировке.

Технические характеристики

Для 2РМ14КПН4Г1А1 характерны параметры, подходящие для низкочастотных силовых и сигнальных цепей. Разъём применяется в электрических линиях с рабочим напряжением до 560 В и допускает токовую нагрузку до 8 А на один контакт; суммарная допустимая нагрузка на соединитель указывается до 27 А.

Приведённые характеристики следует сверять с документацией на конкретную партию и исполнение разъёма, поскольку параметры могут зависеть от нормативного документа, покрытия контактов и условий применения.

Расшифровка маркировки

Маркировка 2РМ14КПН4Г1А1 позволяет определить базовые конструктивные признаки изделия:

• 2РМ — серия цилиндрических низкочастотных разъёмов.

• 14 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 4 — количество контактов.

• Г1 — тип контактной части в соответствии с системой обозначений серии.

• А1 — исполнение с золотым покрытием контактов.

Золотое покрытие уменьшает переходное сопротивление и повышает стабильность контакта при длительной эксплуатации, особенно в слаботочных цепях и системах передачи управляющих сигналов.

Где применяется разъём

Разъём 2РМ14КПН4Г1А1 подходит для аппаратуры, где требуются компактность, резьбовая фиксация и устойчивость к вибрационным и механическим воздействиям. Соединители серии 2РМ предназначены для цепей постоянного и переменного тока с частотой до 3 МГц.

Типовые области применения:

• Промышленная автоматика и шкафы управления.

• Контрольно-измерительная аппаратура.

• Источники питания и силовые кабельные соединения.

• Системы связи и передачи низкочастотных сигналов.

• Лабораторное и испытательное оборудование.

• Транспортная, приборостроительная и специальная техника.

• Кабельные жгуты оборудования, эксплуатируемого в условиях вибрации.

Монтаж и подбор ответной части

При установке 2РМ14КПН4Г1А1 провода припаиваются к контактам с соблюдением допустимого сечения и требований к качеству пайки. Важно исключить натяжение жил, перегрев контактной вставки и попадание флюса либо загрязнений в контактную область. После пайки кабель фиксируется патрубком и гайкой, что снижает нагрузку на электрические соединения.

Для корректного формирования соединения ответную часть необходимо выбирать из совместимых вилок серии 2РМ с тем же размером корпуса, схемой расположения четырёх контактов и соответствующим типом контактной части. Резьбовое сочленение и поляризующий шпоночный паз обеспечивают правильную ориентацию и надёжную фиксацию пары.

2РМ14КПН4Г1А1 — практичное решение для четырёхконтактного кабельного подключения в низкочастотных электрических цепях, когда необходимы механическая надёжность, удобство обслуживания и стабильные электрические параметры.
