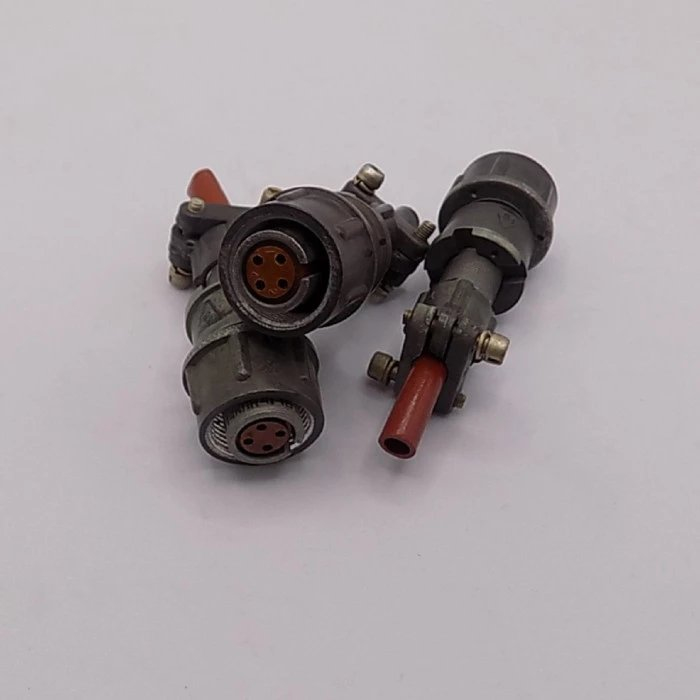

2РМ14КПН4Г1: герметичный круглый разъём для надёжных соединений

Разъём 2РМ14КПН4Г1 применяется для создания разъёмных электрических соединений в аппаратуре, где важны компактность, механическая прочность и устойчивость к внешним воздействиям. Изделие относится к серии цилиндрических соединителей 2РМ, востребованных в промышленной электронике, системах управления, измерительной технике, транспорте и специальном оборудовании.

Маркировка помогает определить конструктивное исполнение разъёма. Обозначение 2РМ14КПН4Г1 обычно указывает на принадлежность к серии 2РМ, типоразмер корпуса, кабельное исполнение, конструкцию сочленения и вариант контактной части. При подборе соединителя маркировку необходимо сверять с конструкторской документацией, схемой распайки и требуемым ответным разъёмом.

Назначение разъёма 2РМ14КПН4Г1

Основная задача 2РМ14КПН4Г1 — обеспечить многоконтактное соединение кабеля с корпусным устройством, блоком управления, датчиком или другой частью электрической системы. Круглая форма корпуса способствует точному позиционированию при стыковке, а фиксирующий механизм помогает предотвратить случайное разъединение при вибрации и механических нагрузках.

Такие соединители подходят для передачи:

• сигналов управления и телеметрии;

• цепей питания малой и средней мощности;

• дискретных сигналов от датчиков;

• измерительных и контрольных линий;

• межблочных соединений в шкафах и приборах;

• кабельных жгутов в промышленном оборудовании.

Конкретная допустимая нагрузка по току и напряжению зависит от исполнения контактов, сечения присоединяемых проводников, условий охлаждения, схемы включения и требований документации на изделие.

Особенности конструкции

Разъёмы семейства 2РМ известны цилиндрическим металлическим корпусом и контактной вставкой с фиксированным расположением гнёзд или штырей. Исполнение 2РМ14КПН4Г1 предназначено для случаев, когда требуется собрать надёжный кабельный ввод и обеспечить стабильный электрический контакт в течение длительного срока эксплуатации.

К ключевым особенностям обычно относят:

• компактный цилиндрический корпус;

• многоконтактную компоновку;

• механическую фиксацию при соединении;

• защиту контактной группы от неправильной ориентации при стыковке;

• возможность применения в составе экранированных или многожильных кабельных сборок;

• пригодность для оборудования, испытывающего вибрации и периодические механические воздействия;

• удобство обслуживания при необходимости замены кабеля или отдельного узла.

Контактная система должна обеспечивать минимальное переходное сопротивление и устойчивость к многократным циклам соединения и разъединения. Для ответственных цепей важно соблюдать технологию монтажа: правильно подготовить провод, выбрать способ присоединения контакта, исключить повреждение изоляции и обеспечить разгрузку кабеля от натяжения.

Где применяется 2РМ14КПН4Г1

Круглый разъём 2РМ14КПН4Г1 может использоваться в различных технических системах, где требуется унифицированное и разборное подключение. Особенно актуально его применение в оборудовании, которое регулярно обслуживается, транспортируется или работает в условиях вибрации.

Типовые области использования:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• системы связи и телемеханики;

• лабораторное и испытательное оборудование;

• станки и производственные комплексы;

• транспортная электроника;

• энергетические установки;

• приборные кабельные сборки;

• оборудование с повышенными требованиями к надёжности соединений.

В составе кабельного жгута разъём позволяет разделить систему на функциональные модули. Это упрощает монтаж, диагностику, замену отдельных блоков и профилактическое обслуживание оборудования.

На что обратить внимание при подборе

При выборе 2РМ14КПН4Г1 недостаточно ориентироваться только на сходство корпуса или количество видимых контактов. Для корректной совместимости необходимо проверить полное обозначение и технические параметры конкретного исполнения.

Важно сопоставить:

Особое значение имеет распиновка. Даже при внешней совместимости соединителей неправильное назначение контактов способно привести к ошибкам управления, повреждению оборудования или некорректной работе измерительных каналов.

Монтаж и эксплуатация

Перед монтажом разъёма 2РМ14КПН4Г1 рекомендуется проверить состояние корпуса, резьбовых частей, изоляторов и контактной группы. На контактах не должно быть загрязнений, следов окисления, деформации или повреждений покрытия.

При сборке кабельной части следует:

1. Подобрать кабель с подходящим наружным диаметром и сечением жил.

2. Выполнить разделку кабеля без надрезов токопроводящих жил.

3. Промаркировать проводники в соответствии со схемой подключения.

4. Закрепить контакты предусмотренным способом.

5. Проверить отсутствие коротких замыканий и обрывов между цепями.

6. Обеспечить механическую разгрузку кабеля.

7. Проверить надёжность стыковки с ответной частью.

8. При необходимости проконтролировать целостность экранирования.

Для сохранения стабильных характеристик не рекомендуется соединять разъём с перекосом, прикладывать чрезмерное усилие к контактной части или использовать повреждённые ответные элементы. В условиях повышенной влажности и загрязнённости важны регулярный осмотр и своевременная очистка соединения по требованиям технической документации.

Преимущества применения

2РМ14КПН4Г1 представляет интерес для разработчиков, монтажников и специалистов по обслуживанию промышленной аппаратуры благодаря сочетанию компактности, унифицированной конструкции и надёжного механического соединения. Использование разъёма упрощает построение модульных систем, снижает время подключения оборудования и делает кабельные линии более удобными для диагностики.

Грамотный подбор ответной части, соблюдение распиновки и качественный монтаж позволяют использовать соединитель 2РМ14КПН4Г1 как стабильный элемент электрической инфраструктуры оборудования. Для ответственных применений окончательное решение следует принимать по полному обозначению, чертежу, таблице контактов и нормативной документации на конкретное исполнение.
