Назначение кожуха 2РМ14КПН

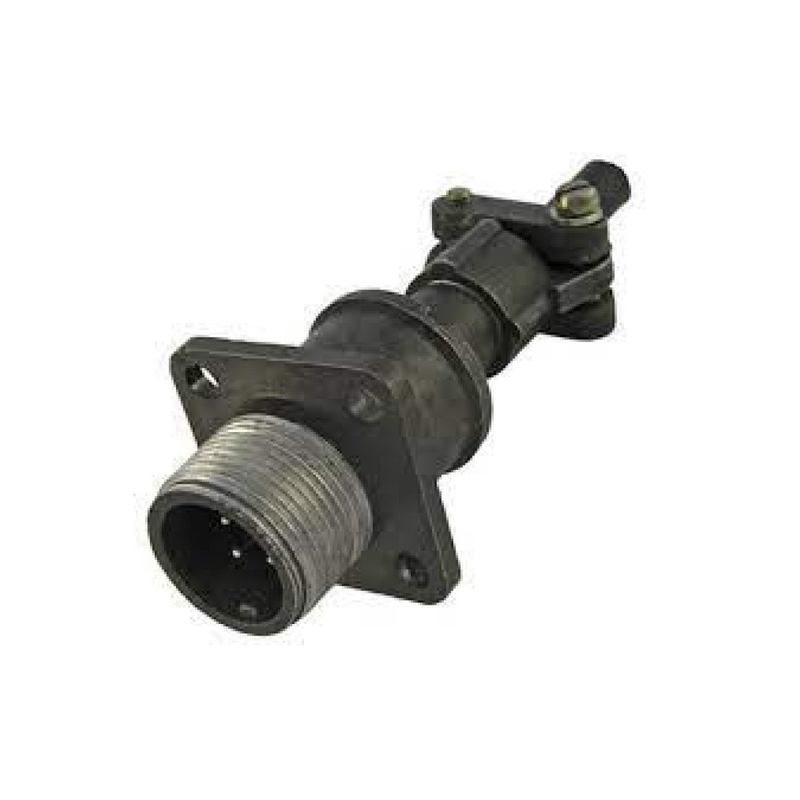

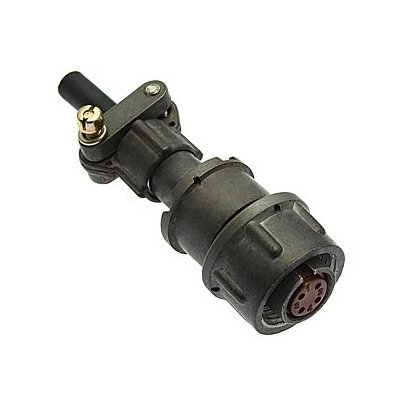

Кожух 2РМ14КПН производства российского предприятия «Элекон» представляет собой металлический корпус‑крышку, предназначенную для цилиндрических разъёмов серии 2РМ14. Основное назначение изделия — монтаж кабельных разъёмов данного типоразмера и защита контактной группы от внешних воздействий. Кожух является составной частью кабельных соединителей системы 2РМ14 и применяется как в вилках, так и в розетках, обеспечивая жёсткое крепление кабеля и механическую защиту контактов.

Артикул изделия — 20001, категория — 2РМ14. Кожух входит в номенклатуру всеклиматического исполнения разъёмов 2РМ14, в том числе исполнений с индексами КПН и КУН, что определяет область его применения — аппаратура, работающая в широком диапазоне температур и в условиях вибрации.

Конструктивные и эксплуатационные особенности

Кожух взаимодействует с резьбовой муфтой, которая навинчивается на противоположный разъём, обеспечивая надёжное резьбовое соединение частей соединителя. Изделие выполнено из металла, что придаёт конструкции прочность и устойчивость к механическим нагрузкам при эксплуатации.

• Тип изделия — металлический корпус‑крышка для цилиндрического разъёма серии 2РМ14.
• Совместимость — контактные блоки на 4, 7, 8, 10, 19, 20, 22, 24 и более контактов.
• Способ монтажа контактов — пайка или обжимка.
• Соединение с ответной частью — резьбовая муфта.
• Исполнение — всеклиматическое, допускающее эксплуатацию в условиях вибрации и перепадов температур.
• Производитель — «Элекон».

Технические параметры применения

Разъёмы с кожухами данного типа рассчитаны на рабочие токи порядка нескольких ампер на контакт — до примерно 15–36 ампер в зависимости от конкретного варианта контактов. Рабочее напряжение достигает нескольких сотен вольт. Конструкция обеспечивает хороший уровень изоляции и низкое сопротивление контакта, что важно для стабильной передачи сигнала и питания.

Ресурс соединителей с такими кожухами допускает значительное количество сочленений — порядка 500 циклов. Изделия переносят синусоидальную вибрацию, ударные нагрузки и перепады температур, что характерно для всеклиматического исполнения «В».

Область применения

Кожух 2РМ14КПН применяют в электронных и электротехнических блоках, где требуются надёжные негерметичные цилиндрические соединители с резьбовым соединением. Типичные сферы использования — приборы и аппаратура промышленного и военного назначения. Изделие востребовано там, где необходима механическая защита контактной группы, устойчивость к вибрации и стабильная работа в широком температурном диапазоне.

Благодаря сочетанию прочного металлического корпуса, резьбового крепления и совместимости с широкой номенклатурой контактных блоков, кожух 2РМ14КПН обеспечивает универсальность применения в составе соединителей серии 2РМ14. Год актуальности данных — 2024.
