Назначение

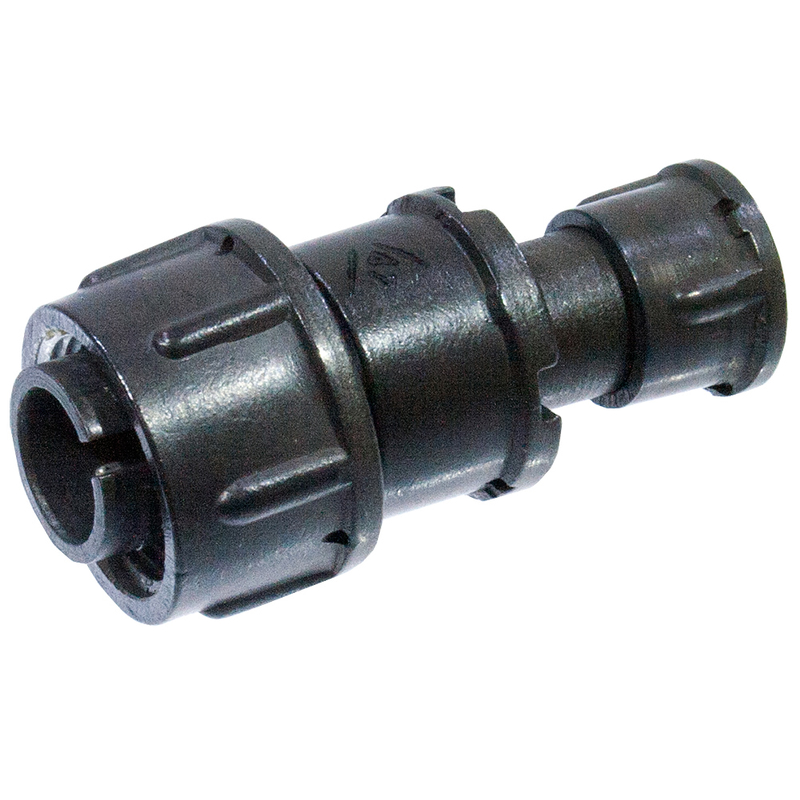

2РМ14КПЭ4Ш1В1В — цилиндрический низкочастотный разъём серии 2РМ. Он предназначен для соединения электрических цепей переменного или постоянного тока с частотой до 3 МГц. Изделие относится к кабельным соединителям с прямым патрубком, что обозначено в маркировке сочетанием КП. Исполнение предусматривает экранированный вариант: последняя буква В в обозначении указывает на версию для экранированного кабеля. В зависимости от модификации разъём может быть розеткой или вилкой. Категория товара — 2РМ14, артикул — 97.

Подтверждённые особенности

Электрические характеристики

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на один контакт: до 8 А.
• Суммарная токовая нагрузка на соединитель: до 27 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: от 1000 до 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Количество контактов: 4.
• Диаметр контакта: 1 мм.

Механические и климатические параметры

• Диаметр посадочного отверстия: 14 мм.
• Интервал рабочих температур: от минус 60 до плюс 100 °С.
• Климатическое исполнение: УХЛ или В по ГОСТ.
• Выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Выдерживает акустический шум до 170 дБ.
• Выдерживает механические удары до 5000 м/с².
• Выдерживает линейное ускорение до 2000 м/с².

Применение

Разъём применяется в электрических цепях, где требуется компактное кабельное соединение с экранированием. Благодаря четырём контактам диаметром 1 мм и токовой нагрузке до 8 А на контакт он подходит для передачи сигналов и питания в низкочастотных цепях с частотой до 3 МГц. Экранированное исполнение позволяет использовать его там, где необходимо снизить влияние помех на передаваемый сигнал. Кабельный корпус с прямым патрубком упрощает монтаж на кабеле. Разъём может эксплуатироваться в составе оборудования, работающего при температурах от минус 60 до плюс 100 °С.

Условия эксплуатации и ресурс

• Количество сочленений-расчленений: 500.
• Минимальная наработка: от 1000 до 5000 часов.
• Срок сохраняемости: от 15 до 25 лет.

Изделие рассчитано на механические и климатические воздействия, указанные выше. Конкретная модификация разъёма — розетка или вилка — определяется исполнением. Производитель в предоставленных данных не указан.
