Назначение соединителя 2РМ14КПЭ4Ш1В1В

Соединитель 2РМ14КПЭ4Ш1В1В, артикул 96, категория 2РМ14, относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Такие соединители применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

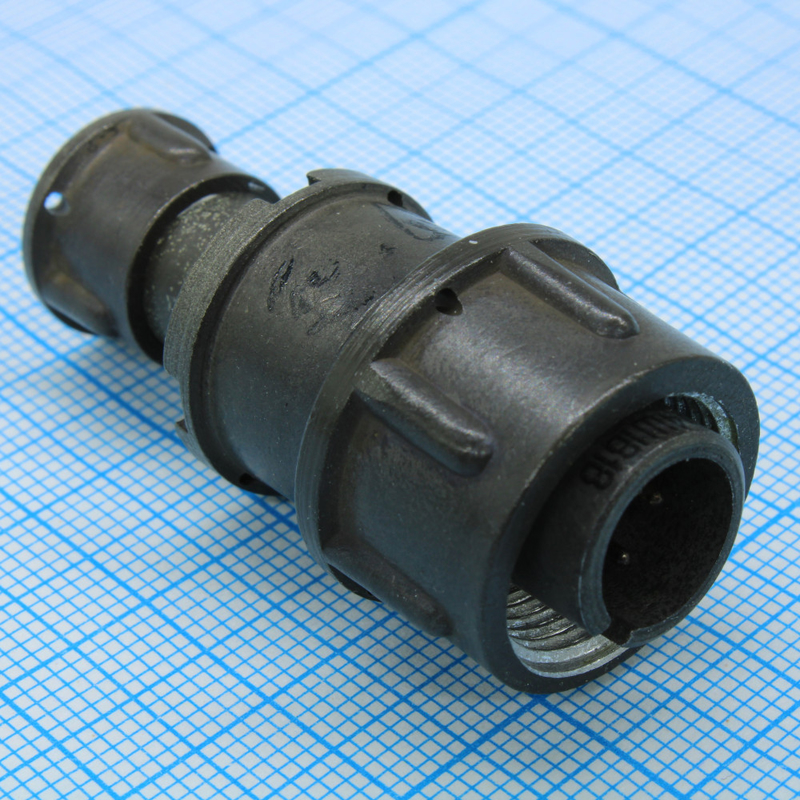

Изделие представляет собой вилку кабельного исполнения с условным размером корпуса 14. В обозначении отражены основные конструктивные признаки: кабельный корпус, прямой патрубок, гайка патрубка для экранированного кабеля, четыре контакта, исполнение вилки и серебряное покрытие контактов. Соединитель является негерметичным, климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Подтверждённые особенности и технические характеристики

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 14.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °C.
• Рабочая температура: от -60 °C до +100 °C.
• Максимальное рабочее напряжение: 560 В.
• Максимальная рабочая частота: 3 МГц.
• Максимальный ток на одиночный контакт: зависит от диаметра контакта; для диаметра 1 мм — до 8 А.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм.
• Синусоидальная вибрация: диапазон частот 1–5000 Гц.
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500.

Технические условия и гарантийные показатели

Приёмка соединителей осуществляется по техническим условиям АШДК.434410.062ТУ и ГЕ0.364.126ТУ. Гарантийный срок хранения составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Применение и особенности монтажа

Соединители состоят из двух частей: вилки и розетки. Они могут быть кабельными или приборными. Сочленение соединителей — резьбовое, с одношпоночной поляризацией корпусов. Это обеспечивает правильное взаимное положение частей при соединении. Изделия используются для внутреннего монтажа с экранированными или неэкранированными кабелями. Также указано применение для внутреннего и наружного монтажа и работа с экранированными кабелями.

В предоставленных данных метод монтажа указан двояко: в одной части описания — пайка, в другой — обжимка. Поэтому для конкретного исполнения способ присоединения проводников следует уточнять по техническим условиям. Контакты имеют серебряное покрытие, что отражено в обозначении исполнения.

Соединитель 2РМ14КПЭ4Ш1В1В подходит для цепей с рабочим напряжением до 560 В и частотой до 3 МГц. Он сохраняет работоспособность в диапазоне температур от -60 °C до +100 °C и выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц. Минимальная наработка составляет 1000 часов, а максимальное количество сочленений-расчленений — 500.
