Назначение

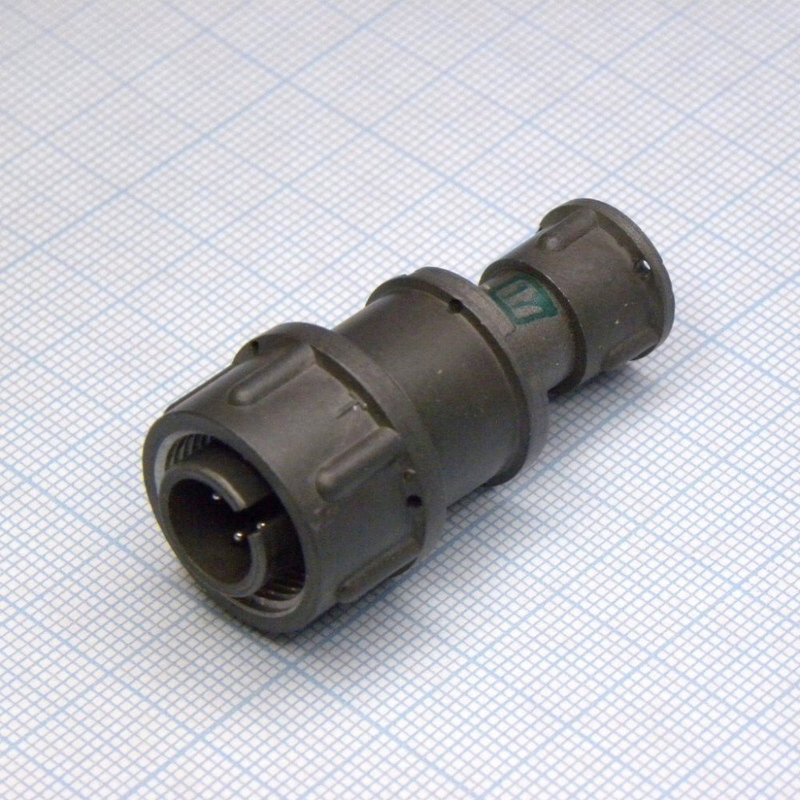

2РМ14КПЭ4Ш1В1 — кабельная вилка серии 2РМ производства завода «Элекон». Изделие относится к цилиндрическим электрическим соединителям общего применения и предназначено для коммутации электрических цепей в приборах и на кабельных линиях. Вилка выполнена штыревой, собирается на кабель и имеет четыре контакта.

Соединитель рассчитан на работу в составе негерметичных низкочастотных разъёмов цилиндрического типа. Исполнение — всеклиматическое, что допускает применение в различных условиях окружающей среды в пределах заявленных температур.

Конструктивные особенности

• Тип: кабельная вилка, штыревая.
• Серия: 2РМ.
• Количество контактов: 4.
• Диаметр контактов: 1,0 мм.
• Контакты: штыревые цилиндрические, материал — латунь ЛС59-1, покрытие — серебро.
• Изоляторы: пресс-материал АГ-4.
• Патрубок: прямой, предназначен для монтажа экранированного кабеля.
• Монтаж: навесной (объёмный), провода присоединяются, как правило, пайкой.

Присоединение и сборка

Вилка собирается на кабель и обеспечивает механическое и электрическое соединение с ответной частью. Прямой патрубок рассчитан на экранированный кабель. Для монтажа используется навесной способ, при котором проводники подводятся к контактам и фиксируются пайкой.

Технические характеристики

• Рабочее напряжение: до 560 В постоянного и переменного тока.
• Максимальный ток на один контакт: до примерно 8 А.
• Суммарная токовая нагрузка на соединитель: до около 27 А.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 100 °C.
• Смена температур с учётом перегрева контактов: допускается до примерно плюс 180 °C.
• Число циклов сочленения-расчленения: около 500.
• Срок сохраняемости: минимальный гарантированный — порядка 15 лет.

Условия эксплуатации и стойкость

Соединитель рассчитан на большое число циклов сочленения и расчленения и обладает высокой механической стойкостью к вибрациям и ударам. Это позволяет применять его в составе приборов и кабельных линий, где предъявляются требования к устойчивости к механическим воздействиям.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 °C до плюс 100 °C определяют область использования. Допускается смена температур с учётом перегрева контактов до примерно плюс 180 °C. Минимальный гарантированный срок сохраняемости изделия составляет порядка 15 лет.

Применение

2РМ14КПЭ4Ш1В1 применяется как кабельная вилка в цилиндрических электрических соединителях общего применения. Она может устанавливаться в приборах и на кабельных линиях, где требуется коммутация цепей с числом контактов 4, рабочим напряжением до 560 В и током на контакт до примерно 8 А.

Благодаря прямому патрубку для экранированного кабеля и навесному монтажу вилка подходит для сборки кабельных соединений с паяным присоединением проводников. Конструкция с контактами из латуни ЛС59-1 с серебряным покрытием и изоляторами из пресс-материала АГ-4 ориентирована на применение в составе соединителей серии 2РМ производства «Элекон».

Артикул изделия — 95.
