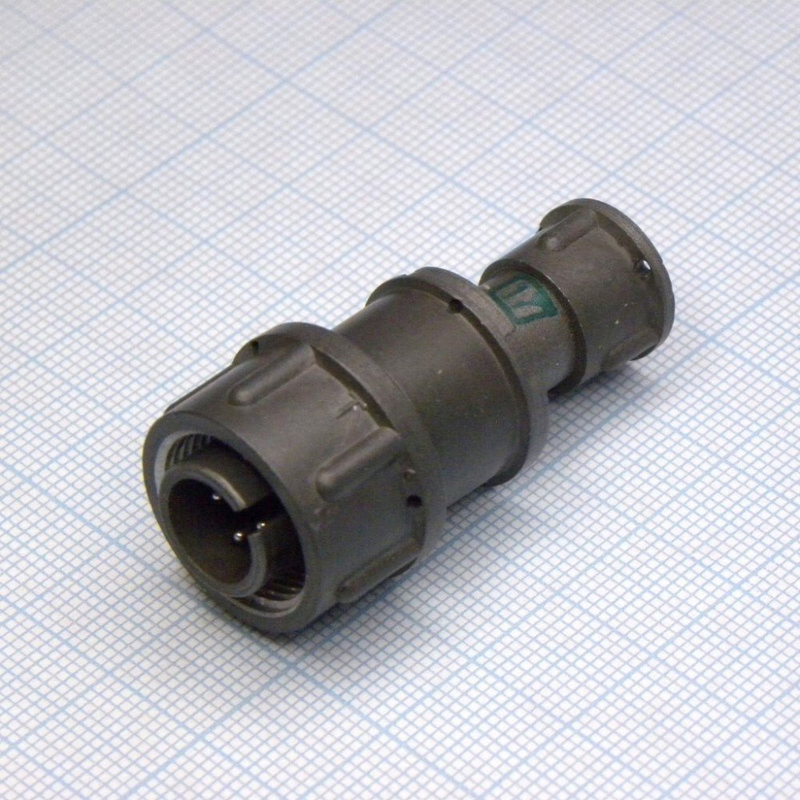

2РМ14КПЭ4Ш1В1: кабельная вилка для надежных электрических соединений

Разъём 2РМ14КПЭ4Ш1В1 — цилиндрический малогабаритный низкочастотный соединитель серии 2РМ, предназначенный для формирования разъёмных электрических соединений в цепях постоянного и переменного тока. Исполнение представляет собой негерметичную кабельную вилку с прямым патрубком и элементами для подключения экранированного кабеля.

Конструкция востребована в промышленной автоматике, контрольно-измерительной аппаратуре, системах связи, приборостроении, специальной технике и других устройствах, где важны механическая стойкость, компактность и стабильность контактного соединения.

Основные характеристики 2РМ14КПЭ4Ш1В1

Указанные значения следует сверять с технической документацией на конкретную партию и климатическое исполнение изделия.

Расшифровка маркировки

Маркировка 2РМ14КПЭ4Ш1В1 отражает конструктивные признаки соединителя:

• 2РМ — серия цилиндрических малогабаритных разъёмов.

• 14 — условный размер корпуса, связанный с посадочным диаметром.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — исполнение патрубка для экранированного кабеля.

• 4 — количество контактов.

• Ш1 — штыревые контакты диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1 — вариант конструктивного исполнения по обозначению изделия.

Серебряное покрытие способствует снижению переходного сопротивления и помогает обеспечить устойчивый электрический контакт при корректно выполненном монтаже.

Конструктивные особенности

Разъём 2РМ14КПЭ4Ш1В1 выполнен в цилиндрическом корпусе и использует резьбовой способ сочленения. Такое решение обеспечивает фиксацию пары разъёмов, снижает вероятность случайного расстыковывания при вибрации и повышает устойчивость соединения к механическим воздействиям.

Четыре извлекаемых штыревых контакта диаметром 1 мм рассчитаны на пайку проводников сечением до 0,5 мм². Кабельный корпус с прямым патрубком упрощает ввод кабеля по оси разъёма, а экранированное исполнение помогает сохранить непрерывность экрана и уменьшить влияние электромагнитных помех на сигнальные цепи.

Где применяется разъём

2РМ14КПЭ4Ш1В1 целесообразно использовать там, где требуется разъёмное соединение нескольких силовых, управляющих или сигнальных линий при умеренных токовых нагрузках. Типичные задачи включают:

• Подключение выносных датчиков, исполнительных механизмов и периферийных модулей.

• Соединение кабельных жгутов в шкафах автоматики и измерительном оборудовании.

• Организацию разъёмных интерфейсов в приборной технике.

• Подключение экранированных кабелей в системах с повышенными требованиями к помехозащищённости.

• Эксплуатацию оборудования в диапазоне температур от −60 до +100 °C.

Что учитывать при монтаже

При установке разъёма важно соблюдать распайку контактов по схеме конкретного оборудования, не превышать допустимую нагрузку 8 А на отдельный контакт и учитывать суммарный ток до 27 А на соединитель. Для стабильной работы необходимо качественно выполнить пайку, исключить натяжение проводов в зоне контактной части и надежно закрепить экран кабеля в соответствующем элементе патрубка.

Перед окончательной сборкой рекомендуется проверить отсутствие замыканий между контактами и корпусом, целостность изоляции, правильность положения ключа при сочленении и надежность резьбовой фиксации. Такой подход позволяет полностью использовать преимущества разъёма 2РМ14КПЭ4Ш1В1: компактность, прочное соединение, устойчивость к внешним воздействиям и совместимость с экранированными кабельными линиями.
