Назначение

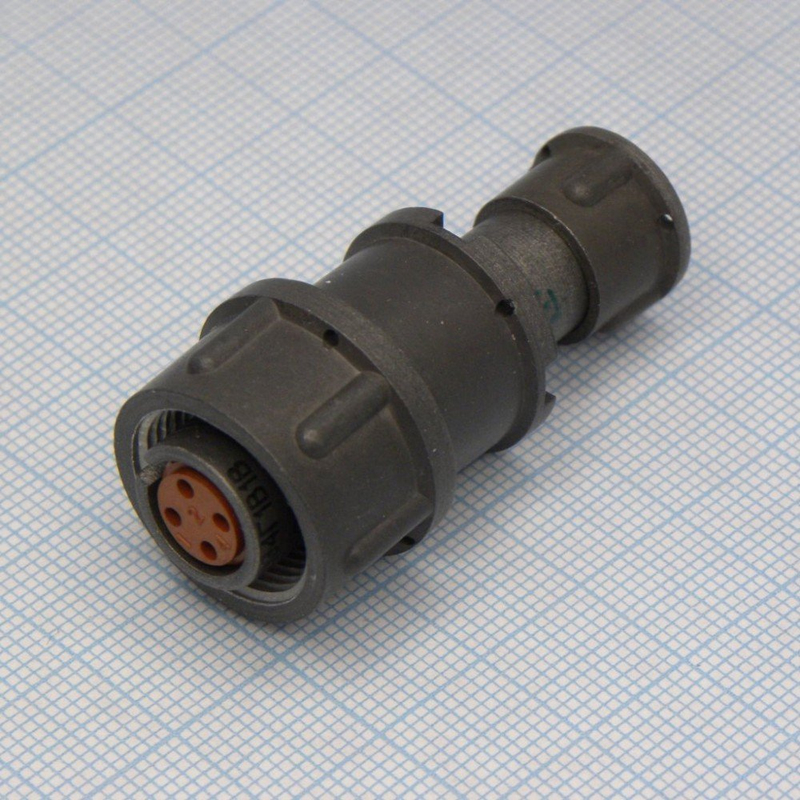

2РМ14КПЭ4Г1В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМ. Он предназначен для использования в электрических цепях постоянного и переменного тока. Соединитель применяется для подключения и отключения электрических цепей в различных видах электро- и радиоаппаратуры. По данным каталога, рабочая частота составляет до 3 МГц, а напряжение — до 700 В. В другом фрагменте описания указано напряжение до 560 В. Это расхождение присутствует в исходных данных, поэтому при подборе параметр следует уточнять по эксплуатационной документации.

Изделие относится к категории 2РМ14 и имеет артикул 88. Оно выполнено в кабельном исполнении с прямым кожухом. Тип соединителя — розетка. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях герметизации или повышенного давления, если иное не оговорено отдельно.

Подтверждённые особенности

Конструктивные параметры

• Условный размер корпуса: 14.
• Вид корпуса: кабельный (К).
• Вид кожуха: прямой (П).
• Вид гайки кожуха: для экранированного кабеля (Э). В одном из фрагментов описания также указана винтовая гайка (В).
• Количество контактов: 4.
• Часть соединителя: розетка (Г).
• Сочетание контактов: 1.
• Покрытие контактов: серебро (В).
• Теплостойкость: 1, диапазон от 1 до 100 °C.
• Климатическое исполнение: всеклиматическое (В).

Электрические и эксплуатационные параметры

• Род тока: постоянный и переменный.
• Частота: до 3 МГц.
• Напряжение: в описании приведены значения до 700 В и до 560 В.
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц.
• Фиксация сочленённого положения: резьбовая.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Покрытие контактов серебряное, что обеспечивает надёжное соединение и низкое сопротивление контактов.

Применение

Соединитель 2РМ14КПЭ4Г1В1В используется в электронных устройствах, электро- и радиоаппаратуре для подключения и отключения электрических цепей. Кабельное исполнение и прямой кожух позволяют применять его при монтаже на кабеле. Розеточная часть предполагает сочленение с ответной частью соединителя. Резьбовая фиксация сохраняет сочленённое положение при механических воздействиях. Устойчивость к синусоидальной вибрации от 1 до 5000 Гц допускает работу в аппаратуре, подверженной вибрационным нагрузкам.

Всеклиматическое исполнение (В) указывает на возможность эксплуатации в различных климатических условиях в пределах подтверждённых характеристик. Диапазон теплостойкости от 1 до 100 °C определяет температурные условия работы. Серебряное покрытие контактов способствует стабильному электрическому контакту. Негерметичная конструкция не предназначена для применения в средах с повышенным давлением или прямым воздействием влаги, если это не предусмотрено условиями эксплуатации.

Указания по подбору

При выборе 2РМ14КПЭ4Г1В1В следует учитывать количество контактов, равное 4, кабельное исполнение корпуса, прямой кожух и розеточный тип соединителя. Для цепей с напряжением и частотой необходимо ориентироваться на подтверждённые значения: частота до 3 МГц, напряжение — по данным описания до 700 В или до 560 В. Сведения о производителе в предоставленных данных не указаны. Комплектация в исходных данных не описана. Артикул изделия — 88, категория — 2РМ14.
