Назначение

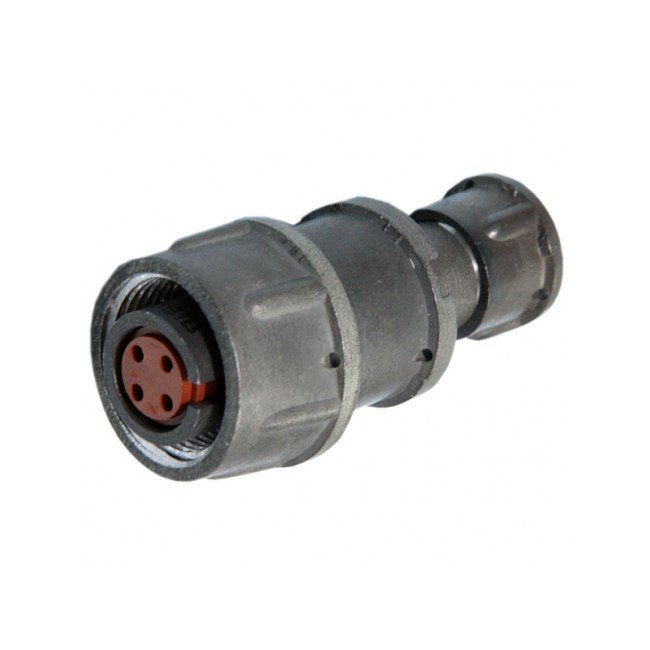

2РМ14КПЭ4Г1В1Л — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМ. Она предназначена для надёжного соединения электрических цепей. Артикул изделия — 91, категория — 2РМ14. Розетка применяется в составе кабельных сборок, где требуется компактное подключение и устойчивость к внешним воздействиям.

Соединитель рассчитан на работу в электрических цепях частотой до 3 МГц. Низкочастотное исполнение и цилиндрическая конструкция делают его пригодным для промышленного оборудования и других отраслей, где важны механическая прочность, стабильный контакт и предсказуемое поведение при нагрузках.

Подтверждённые особенности

• Четыре извлекаемых контакта диаметром 1,0 мм.
• Максимальная токовая нагрузка до 8 А на контакт и до 27 А на весь соединитель.
• Рабочее напряжение до 560 В переменного или постоянного тока.
• Сопротивление контакта не более 0,005 Ом.
• Сопротивление изоляции не менее 5000 МОм.
• Посадочный диаметр корпуса 14 мм.
• Вид корпуса — кабельный с прямым патрубком, без сальника.
• Климатическое исполнение — УХЛ или тропикоустойчивое.

Перечисленные параметры подтверждают, что розетка способна передавать ток при относительно высоком напряжении и сохранять изоляционные свойства. Извлекаемые контакты упрощают обслуживание и замену контактной части. Кабельный корпус с прямым патрубком предназначен для присоединения кабеля без сальникового уплотнения.

Электрические и механические параметры

Электрическая часть изделия рассчитана на 4 контакта. Токовая нагрузка распределяется между ними: до 8 А на каждый контакт и до 27 А суммарно на соединитель. Рабочее напряжение может достигать 560 В как переменного, так и постоянного тока. Малое сопротивление контакта — не более 0,005 Ом — и высокое сопротивление изоляции — не менее 5000 МОм — относятся к ключевым подтверждённым характеристикам.

Механические параметры включают посадочный диаметр корпуса 14 мм и кабельное исполнение с прямым патрубком без сальника. Такая конструкция ориентирована на монтаж в составе кабельных цепей. Климатическое исполнение может быть УХЛ или тропикоустойчивым.

Условия эксплуатации и надёжность

Разъём рассчитан на температурный диапазон от минус 60 до плюс 100 градусов Цельсия. С учётом перегрева контактов допускается нагрев до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию до 5000 Гц с ускорением 490 метров на секунду в квадрате, механические удары до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Соединитель обеспечивает не менее 500 циклов сочленений-расчленений. Наработка составляет от 1000 до 5000 часов, а срок сохраняемости достигает от 15 до 25 лет. Эти показатели подтверждают возможность длительной эксплуатации при соблюдении условий применения.

Применение

Кабельная розетка 2РМ14КПЭ4Г1В1Л подходит для цепей частотой до 3 МГц в различных отраслях, включая промышленное оборудование. Она может использоваться там, где требуются стойкость к вибрации, ударам и линейным ускорениям, а также работа в расширенном температурном диапазоне.

Благодаря четырём контактам, токовой нагрузке и напряжению до 560 В изделие применяется для соединения электрических цепей в составе кабельных сборок. Артикул 91 и категория 2РМ14 позволяют однозначно идентифицировать данную позицию в каталоге.
