Назначение и область применения

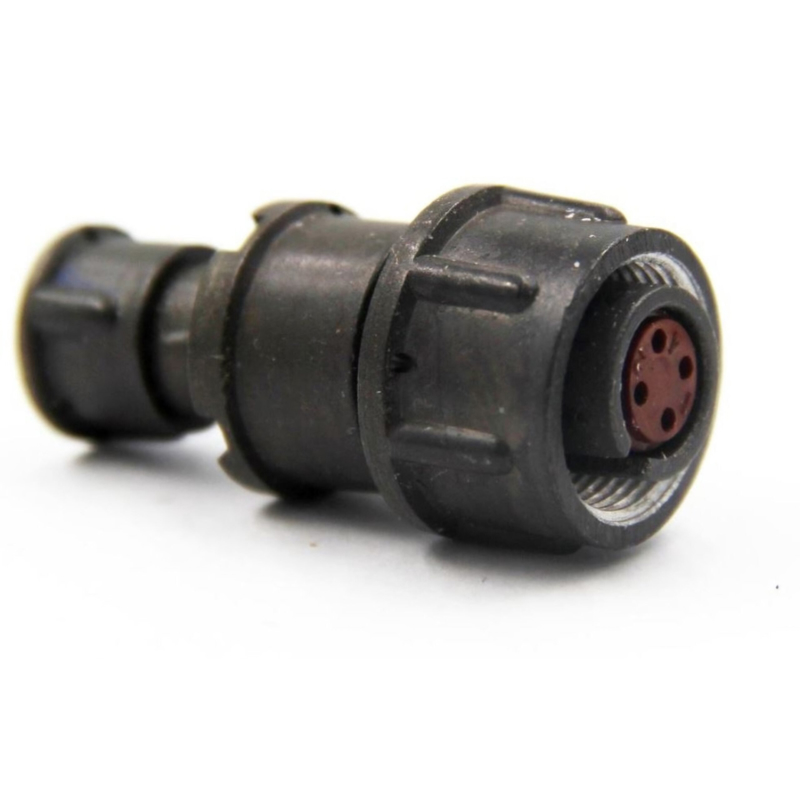

Кабельная розетка 2РМ14КПЭ4Г1В1 предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надежное разъемное соединение с экранированными или неэкранированными кабелями. Розетка рассчитана на внутренний монтаж и подходит для использования в составе приборов, работающих в стационарных условиях или при умеренных механических воздействиях.

Конструктивное исполнение с прямым патрубком обеспечивает удобный ввод кабеля и аккуратную укладку проводников внутри корпуса. Резьбовое сочленение гарантирует надежную фиксацию ответной части и исключает самопроизвольное разъединение при вибрациях. Одношпоночная поляризация предотвращает неправильное соединение контактов при монтаже и эксплуатации.

Ключевые особенности и конструкция

Розетка 2РМ14КПЭ4Г1В1 относится к серии соединителей 2РМ и имеет посадочный диаметр корпуса 14 мм. Корпус изделия негерметичный, что определяет его применение внутри приборов, защищенных от прямого попадания влаги и пыли. Контакты выполнены извлекаемыми, с покрытием золотом, серебром или палладием. Изолятор надежно фиксирует контактные элементы и обеспечивает стабильные электрические параметры.

Теплостойкость изделия достигает 100°C, что допускает эксплуатацию в оборудовании с повышенным тепловыделением. Конструкция соответствует всеклиматическому исполнению и может поставляться в вариантах УХЛ или тропикоустойчивом исполнении, в зависимости от требований заказчика и условий конкретного применения.

Электрические параметры

• Количество контактов: 4, извлекаемые, диаметром 1,0 мм
• Рабочее напряжение: до 560 В
• Токовая нагрузка: максимум 8 А на контакт, до 27 А общая на соединитель
• Сечение провода: не более 0,5 мм²
• Сопротивление контакта: не более 0,005 Ом
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Емкость между контактами: не более 6 пФ

Механические и эксплуатационные характеристики

Соединитель рассчитан на длительную эксплуатацию в условиях воздействия механических нагрузок. Конструкция выдерживает широкий диапазон вибрационных и ударных воздействий, что подтверждено соответствующими испытаниями. Ресурс по количеству циклов сочленения и расчленения обеспечивает многократное использование изделия без ухудшения электрических характеристик.

• Синусоидальная вибрация: 1–5000 Гц, 490 м/с²
• Механический удар одиночный: 5000 м/с², длительность 0,1–2 мс
• Механический удар многократный: 1000 м/с²
• Линейное ускорение: 2000 м/с²
• Наработка: минимум 1000 ч
• Количество циклов сочленения-расчленения: 500
• Срок сохраняемости: 15 лет

Обозначение и совместимость

Структура обозначения изделия расшифровывается следующим образом: 2РМ — тип соединителя, 14 — размер корпуса, КПЭ — кабельная розетка с прямым патрубком, 4Г1В1 — четыре контакта диаметром 1 мм с определенным сочетанием. Такая маркировка позволяет точно идентифицировать изделие при подборе ответных частей и комплектующих.

Розетка совместима с ответными вилками серии 2РМ14 соответствующего исполнения. Благодаря стандартизированным присоединительным размерам и типу сочленения обеспечивается взаимозаменяемость с аналогичными изделиями данного ряда. Артикул для заказа: 70006.
