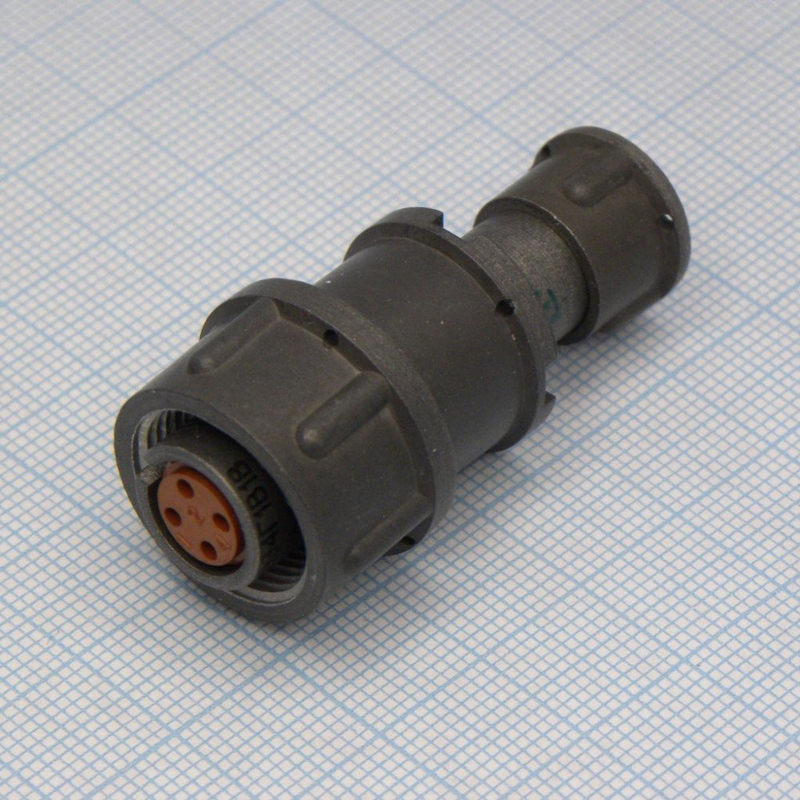

2РМ14КПЭ4Г1В1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для электрических цепей переменного и постоянного тока.

Основные характеристики

Разъём имеет посадочный диаметр корпуса 14 мм, 4 контакта диаметром 1 мм с серебряным покрытием и прямой патрубок с гайкой для экранированного кабеля. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 7 А, сопротивление контактов — не более 5 мОм. Работает в диапазоне температур от -60 до +100 °С, с сопротивлением изоляции не менее 1000–5000 МОм и числом сочленений-расчленений до 500.

Условия эксплуатации

Соединитель негерметичный, всеклиматического исполнения (УХЛ2.1 или В2.1 по ГОСТ 15150-69), выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), акустический шум до 170 дБ и механические удары до 5000 м/с². Минимальная наработка — 5000 часов, срок сохраняемости — 15–25 лет.

Применение

Используется для внутреннего монтажа в промышленных и специальных устройствах, где требуется надёжное соединение с экранированием и резьбовой фиксацией. Соответствует ТУ вроде ГЕ0.364.126 и АШДК.434410.062.
