Назначение

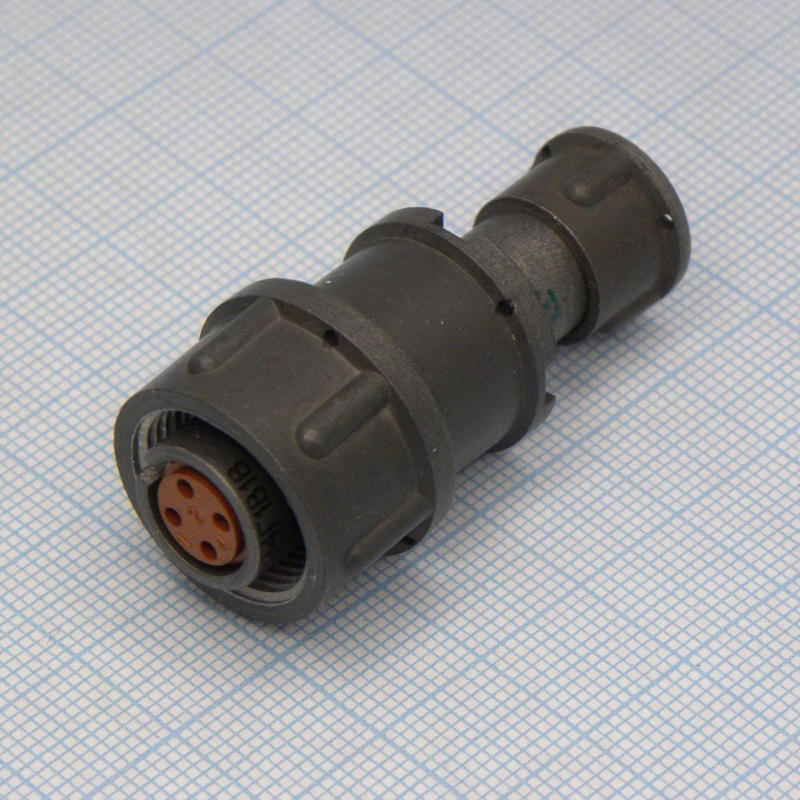

2РМ14КПЭ4Г1В1 — негерметичный кабельный соединитель серии 2РМ, артикул 87, категория 2РМ14. Он предназначен для использования в электрических цепях постоянного и переменного тока. Конструкция включает прямой патрубок и гайку для экранированного кабеля. Соединитель применяется там, где требуется коммутация кабельных линий с фиксацией экранирующей оболочки и возможностью работы при воздействии вибрации и в широком диапазоне температур.

Подтверждённые особенности и технические характеристики

Корпус и контактная система

• Посадочный диаметр корпуса — 14 мм.
• Вид корпуса — кабельный.
• Вид патрубка — прямой.
• Вид гайки патрубка — для экранированного кабеля.
• Количество контактов — 4.
• Вид контактов — розетка.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебро.
• Теплостойкость — до 100 градусов Цельсия.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на одиночный контакт — от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка на соединитель — от 27 А до 260 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции: при 560 В — 1850 В, при 700 В — 2300 В.
• Минимальная наработка — 5000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц.
• Амплитуда ускорения при синусоидальной вибрации — 490 метров на секунду в квадрате.

Применение

Разъёмы серии 2РМ, включая 2РМ14КПЭ4Г1В1, используются в различных электронных устройствах и системах, где требуется надёжное и прочное соединение кабелей. Они подходят для применения в условиях, требующих устойчивости к вибрациям и широкого диапазона температур. Благодаря кабельному исполнению, прямому патрубку и гайке для экранированного кабеля, данный соединитель может применяться в составе кабельных сборок, где необходимо сохранить целостность экранирования и обеспечить механическую фиксацию кабеля. Четырёхконтактная розетка с серебряным покрытием контактов предназначена для коммутации цепей постоянного и переменного тока с рабочим напряжением до 700 В.

Дополнительные сведения

Производитель в предоставленных данных не указан. Артикул товара — 87. Категория — 2РМ14. Соединитель является негерметичным, поэтому его применение должно соответствовать условиям, указанным в технической документации. Указанные характеристики подтверждены сведениями каталога: посадочный диаметр 14 мм, четыре контакта диаметром 1 мм, серебряное покрытие, теплостойкость до 100 градусов Цельсия, рабочая температура от минус 60 до плюс 100 градусов Цельсия, минимальная наработка 5000 часов и 500 циклов сочленения-расчленения.
