Назначение и общее описание

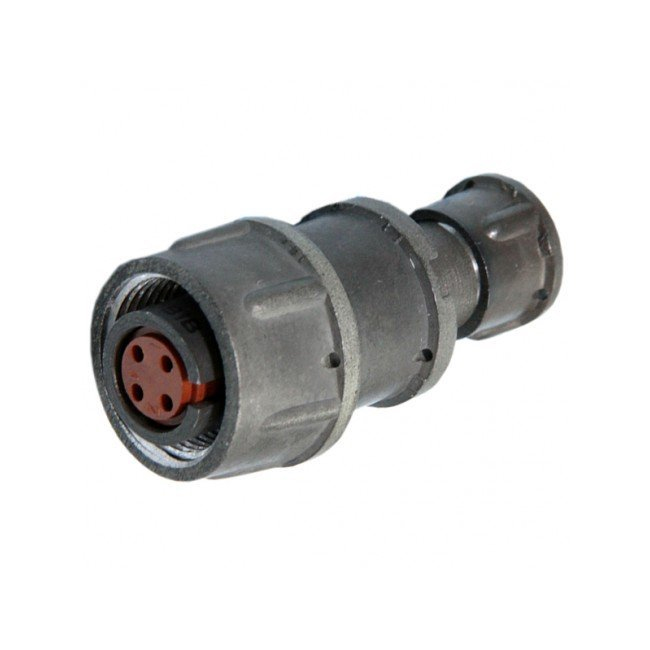

2РМ14КПЭ4Г1П1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМ. Она предназначена для надежного соединения в электрических цепях переменного или постоянного тока с частотой до 3 МГц. Изделие относится к категории 2РМ14 и имеет артикул 92. Производитель в предоставленных данных не указан.

Розетка применяется как часть электрического соединителя, обеспечивающего механическое крепление и электрический контакт между кабелем и ответной частью. Конструкция рассчитана на эксплуатацию в жестких условиях, включая воздействие вибрации, ударов, линейных ускорений и пониженного давления.

Подтверждённые технические характеристики

Электрические параметры

• Количество контактов — 4.
• Диаметр контактов — 1 мм.
• Посадочный диаметр корпуса — 14 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 8 А на контакт.
• Суммарная токовая нагрузка на соединитель — до 27–36 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — до 1850 В.
• Рабочая частота — до 3 МГц.

Конструктивные особенности

Корпус розетки кабельный, с прямым патрубком, негерметичный. Климатическое исполнение — УХЛ или тропикоустойчивое. Такое исполнение подтверждает возможность применения в соответствующих климатических зонах, однако конкретные условия должны уточняться по документации изготовителя.

Условия эксплуатации

Разъем работает в диапазоне температур от -60°C до +100°C. При этом допускается перегрев контактов до +180°C. Устройство устойчиво к линейному ускорению 2000 м/с², вибрации в диапазоне 1–5000 Гц с уровнем 170 дБ и ударам: до 5000 м/с² одиночного и 1000 м/с² многократного действия. Эксплуатация возможна при пониженном давлении до 133 Па.

Надёжность и ресурс

• Количество сочленений-расчленений — до 500.
• Наработка — 1000–5000 часов.
• Срок сохраняемости — 15–25 лет.

Применение

Розетка 2РМ14КПЭ4Г1П1 применяется в промышленных, авиационных и других системах, где требуется высокая надёжность соединений в жестких условиях. Она может использоваться в цепях переменного или постоянного тока с частотой до 3 МГц. Благодаря стойкости к вибрации, ударам, линейным ускорениям и пониженному давлению изделие подходит для ответственных узлов, где важны стабильный контакт и длительный срок службы.

Типовые области применения включают:

• промышленное оборудование и системы автоматики;
• авиационную и бортовую технику;
• системы, работающие при пониженном давлении;
• электрические цепи с частотой до 3 МГц;
• соединения, подверженные вибрации и ударам.

Перед установкой необходимо убедиться в совместимости розетки с ответной частью соединителя, а также в соответствии электрических параметров конкретной цепи. Для получения точных данных о допустимых режимах, монтаже и обслуживании следует обращаться к технической документации.
