Назначение и область применения

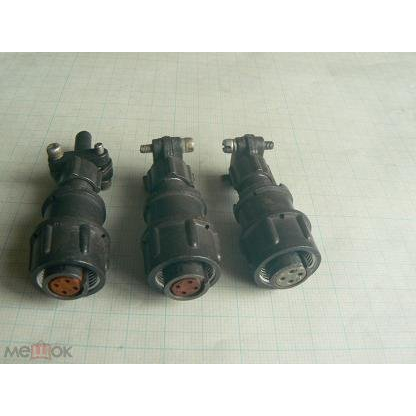

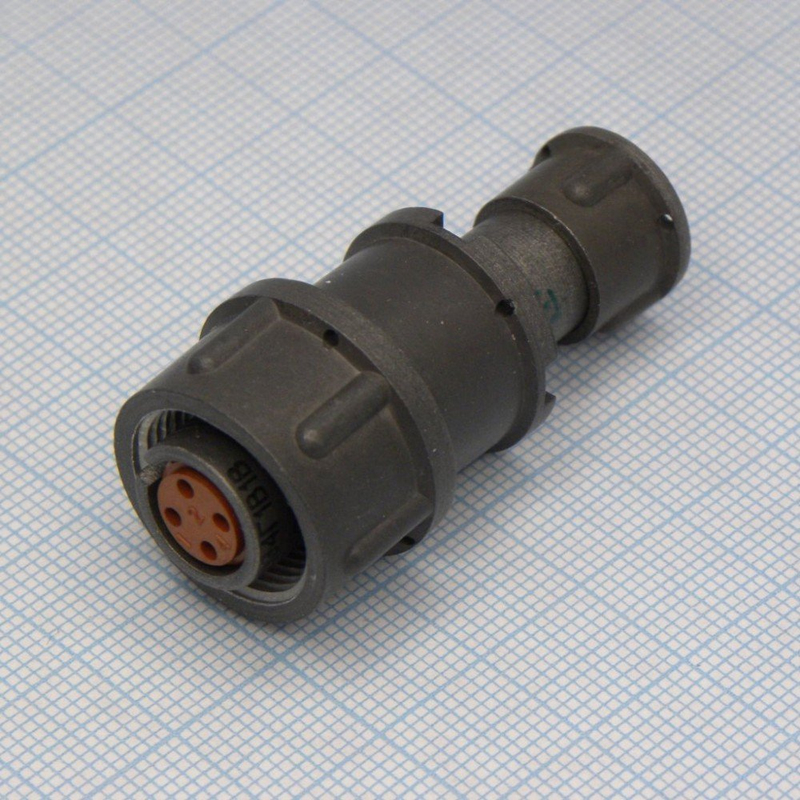

2РМ14КПЭ4Г1А1В «5» — это цилиндрический низкочастотный кабельный разъём (розетка) серии 2РМ с прямым патрубком и гайкой для экранированного кабеля. Изделие предназначено для коммутации электрических цепей с частотой до 3 МГц. Конструкция позволяет использовать разъём в составе кабельных сборок, где требуется подключение экранированного кабеля и надёжная фиксация ответной части.

Артикул товара — 82. Категория — 2РМ14. Производитель в предоставленных данных не указан. Для данной позиции указана приёмка «5».

Подтверждённые технические характеристики

Разъём имеет четыре контакта диаметром 1 мм с извлекаемыми гнёздами. Ниже перечислены основные параметры, подтверждённые описанием товара.

• Число контактов: 4.
• Диаметр контактов: 1 мм.
• Тип контактных элементов: извлекаемые гнёзда.
• Максимальное рабочее напряжение: до 560 В переменного или постоянного тока.
• Токовая нагрузка: до 8 А на контакт или до 27 А суммарно на соединитель.
• Сечение подсоединяемого провода: до 0,5 мм².
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Рабочая частота: до 3 МГц.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: всеклиматическое, В2.1 или УХЛ2.1.
• Покрытие контактов: по описанию, золотое или серебряное, индекс А или Г.

Надёжность и устойчивость к внешним воздействиям

Ресурсные и эксплуатационные свойства разъёма подтверждаются следующими данными. Он выдерживает 500 сочленений и расчленений. Минимальная наработка составляет 5000 часов, срок сохраняемости — 25 лет.

Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Также заявлена устойчивость к механическим ударам с ускорением до 1000–5000 м/с² и к линейному ускорению до 2000 м/с².

Применение и особенности исполнения

Разъём применяется в электрических цепях, где требуется передача сигналов и питания при частоте до 3 МГц. Прямой патрубок и гайка предназначены для экранированного кабеля. Всеклиматическое исполнение рассчитано на эксплуатацию в диапазоне температур от минус 60 °C до плюс 100 °C.

Приёмка «5» указана для данной позиции. Артикул 82 и категория 2РМ14 помогают однозначно идентифицировать товар при заказе. Производитель в предоставленных данных не указан.
