Назначение

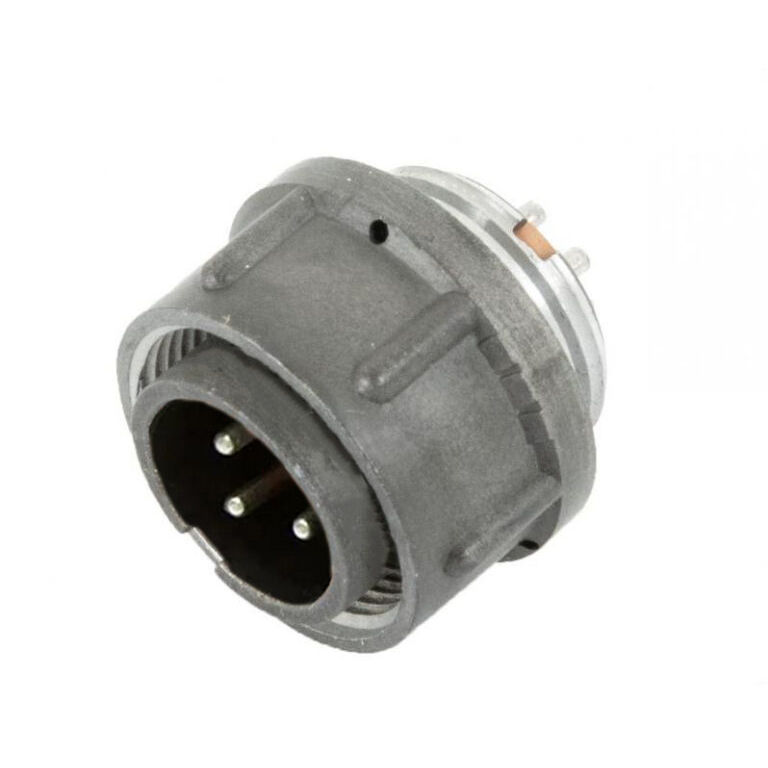

2РМ14К4Ш1В1 Исеть — это кабельная вилка серии 2РМ, предназначенная для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к негерметичным разъёмам и применяется там, где требуется компактное подключение четырёх электрических цепей.

Изделие выпускается производителем Исеть в рамках серии 2РМ14. По своему назначению вилка служит для коммутации кабеля с ответной частью и обеспечивает надёжный электрический контакт в составе радиоэлектронной и промышленной аппаратуры.

Конструктивные особенности

Конструкция разъёма включает корпус с посадочным диаметром 14 мм и четыре контакта диаметром 1 мм. Контактная группа имеет серебряное покрытие. Буква Ш в обозначении указывает на вилочную часть, а сочетание 1В1 относится к конструктивному исполнению и варианту кабельного подключения.

• Тип: кабельная вилка, негерметичная.
• Число контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Посадочный диаметр корпуса: 14 мм.

Такое исполнение позволяет использовать вилку в малогабаритных устройствах, где важны компактность, удобство кабельного монтажа и стабильность электрического соединения.

Электрические и эксплуатационные параметры

Для серии 2РМ14 заявлены следующие подтверждённые характеристики. Максимальное рабочее напряжение составляет 560 В или 700 В в зависимости от исполнения. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм. Теплостойкость достигает 100 °C.

• Рабочие цепи: постоянный и переменный ток с частотой до 3 МГц.
• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от исполнения.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 100 °C.

По условиям эксплуатации разъём рассчитан на вибрацию, удары и широкий диапазон механических воздействий. Это означает, что он подходит не только для стационарной аппаратуры, но и для более жёстких условий работы.

Применение и совместимость

2РМ14К4Ш1В1 применяется в радиоэлектронной и промышленной аппаратуре, где необходим сравнительно компактный соединитель на 4 цепи с хорошими электрическими параметрами. Серия 2РМ14 используется как стандартный малогабаритный разъём для оборудования, в котором важны компактность и надёжный электрический контакт.

Для образования соединительной пары к данной вилке обычно подходит ответная часть того же семейства. Например, розетка 2РМ14К4Г1В1 имеет те же базовые габариты и число контактов, но отличается типом контактов. При подборе ответной части следует учитывать это различие, а также исполнение и вариант подключения.

Условия эксплуатации

Разъём предназначен для работы в составе аппаратуры, подверженной вибрациям, ударам и механическим нагрузкам. Негерметичное исполнение означает, что изделие не предназначено для применения в условиях, требующих полной герметизации. В остальном параметры соответствуют подтверждённым данным серии 2РМ14.
