2РМ14К4Ш1В1

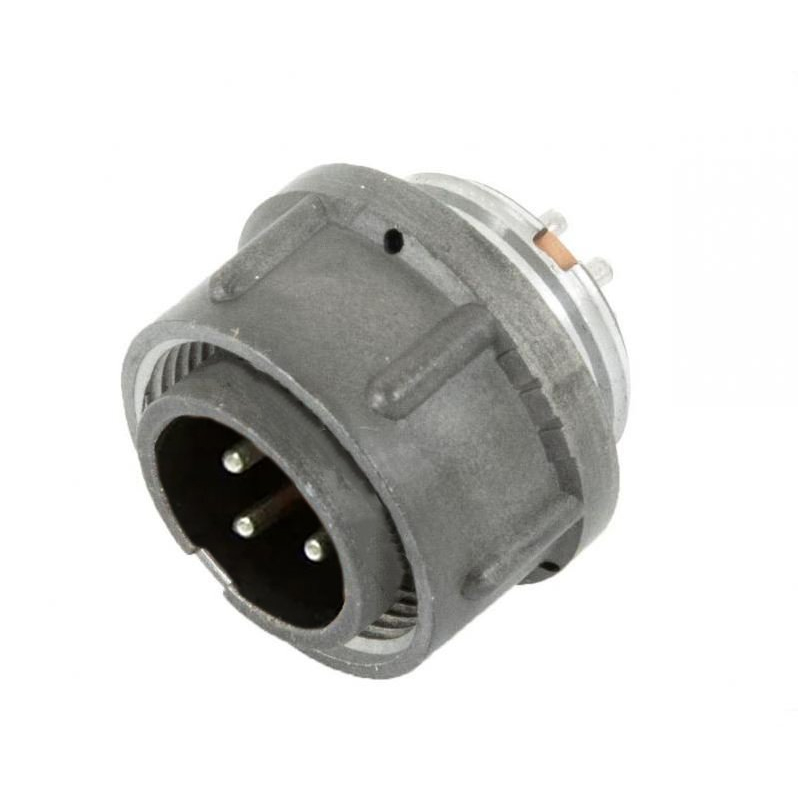

2РМ14К4Ш1В1 — это цилиндрический низкочастотный негерметичный разъём серии 2РМ, предназначенный для надёжного электрического соединения в различных промышленных и технических системах.

Основные характеристики

Это кабельная вилка (Ш) с условным размером корпуса 14, оснащённая 4 контактами диаметром 1,0 мм с серебряным покрытием (В1).
Максимальное рабочее напряжение достигает 560 В (переменный и постоянный ток), токовая нагрузка — до 27 А на соединитель и до 8 А на контакт.
Сопротивление контактов не превышает 0,005 Ом (5 мОм), ёмкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Разъём теплостоек до 100 °C и обеспечивает пылезащищённость контактов в соединённом состоянии.
Он выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 490 м/с²), механические удары (до 5000 м/с², длительностью 0,1–2 мс) и линейное ускорение до 2000 м/с².
Масса вилки составляет около 11 г, диаметр — 22 мм, что делает её компактной для использования в электронике, промышленности и оборудовании.
