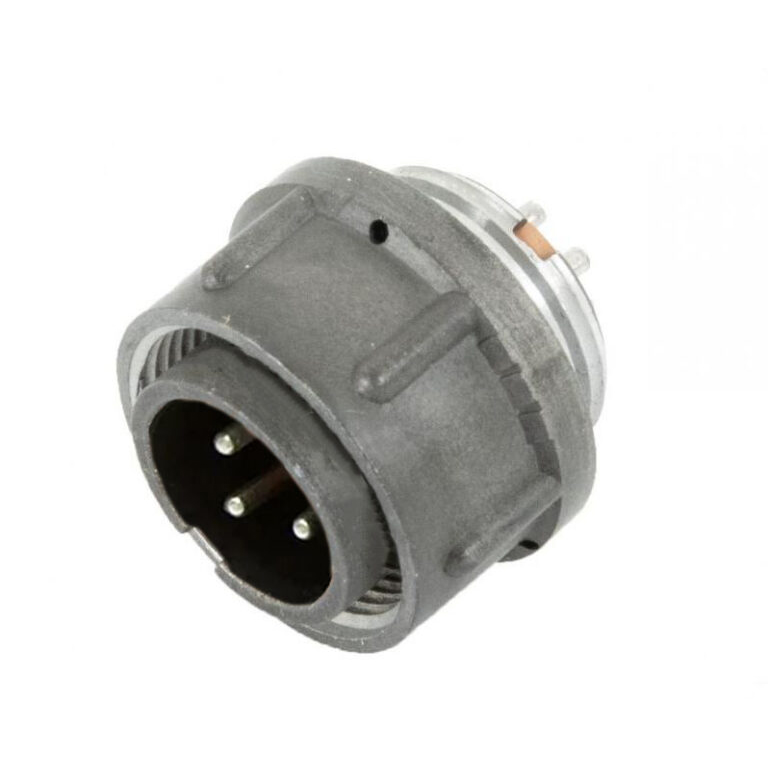

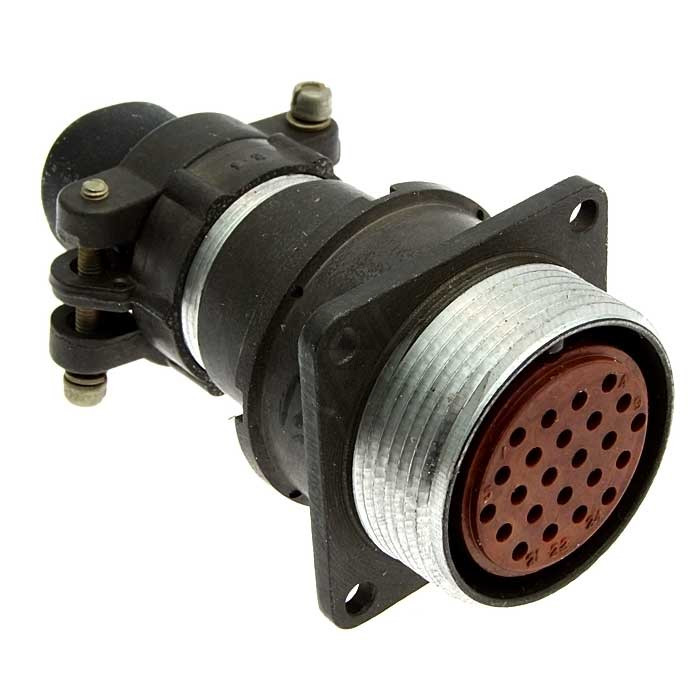

Назначение соединителя 2РМ14К4Ш1В1 «5»

Соединитель 2РМ14К4Ш1В1 «5» представляет собой цилиндрический низкочастотный негерметичный разъём. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ14 и имеет артикул 54.

Основное назначение — коммутация электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры. В предоставленных данных указано, что соединители данного типа могут применяться в аппаратуре специального и общего назначения, а также в различных областях, включая электронику и автомобильную промышленность.

Подтверждённые технические характеристики

Ниже перечислены параметры, указанные для модели 2РМ14К4Ш1В1 «5». Значения приведены без предположений и дополнений.

• Условный размер корпуса: 14.
• Количество контактов: 4.
• Тип корпуса: кабельный (К).
• Сочетание контактов: все контакты имеют диаметр 1,0 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт: для контакта диаметром 1,0 мм — до 8 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Гарантированный срок хранения: до 15 лет.
• Приёмка: «5».

Конструктивные особенности и применение

Соединители 2РМ изготавливаются в различных конструктивных исполнениях. Они могут использоваться для монтажа как с экранированными, так и с неэкранированными кабелями. Сочленение выполняется резьбовым способом. Поляризация корпусов — одношпоночная, что помогает ориентировать ответные части при соединении.

Модель 2РМ14К4Ш1В1 «5» имеет кабельное исполнение корпуса, четыре контакта диаметром 1,0 мм с серебряным покрытием и приёмку «5». Такое сочетание параметров позволяет применять её в цепях с напряжением до 700 В и частотой до 3 МГц. Для одиночного контакта диаметром 1,0 мм допускается токовая нагрузка до 8 А.

Благодаря низкому сопротивлению контактов — не более 5 мОм — и высокому сопротивлению изоляции — не менее 5000 МОм — соединитель подходит для узлов радиоэлектронной аппаратуры. Рабочий диапазон температур от минус 60 °C до плюс 100 °C и гарантированный срок хранения до 15 лет указаны как подтверждённые характеристики.

Области применения и указания по подбору

Соединитель предназначен для использования в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. В описании также отмечена возможность применения в электронике и автомобильной промышленности. Конкретная совместимость с оборудованием определяется параметрами цепи, типом кабеля и ответной части.

При подборе следует учитывать условный размер корпуса 14, кабельный тип корпуса, четыре контакта диаметром 1,0 мм, серебряное покрытие, максимальное рабочее напряжение до 700 В, токовую нагрузку до 8 А на одиночный контакт, сопротивление контактов не более 5 мОм и сопротивление изоляции не менее 5000 МОм. Также важны температурные условия эксплуатации в диапазоне от минус 60 °C до плюс 100 °C и наличие приёмки «5».

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Комплектация и страна производства в данных не приведены, поэтому эти сведения не могут быть подтверждены в рамках настоящего описания.
