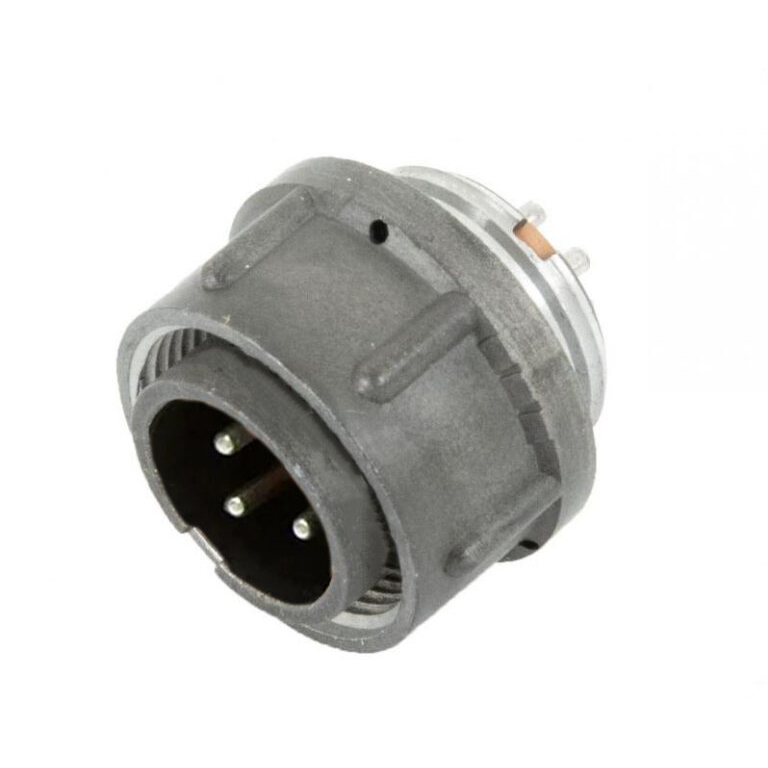

Разъём 2РМ14К4Ш1В1: компактное решение для надёжных электрических соединений

Разъём 2РМ14К4Ш1В1 относится к серии круглых многоконтактных соединителей, предназначенных для создания разъёмных электрических цепей в аппаратуре, где особенно важны механическая прочность, стабильность контакта и удобство обслуживания. Такие изделия применяются в промышленной электронике, системах автоматики, измерительных комплексах, приборостроении, транспортном оборудовании и специализированной технике.

Исполнение с вилочной частью позволяет использовать 2РМ14К4Ш1В1 в составе кабельных жгутов и модульных узлов. Благодаря круглому корпусу и фиксируемому соединению разъём помогает обеспечить аккуратную компоновку проводников и снизить риск случайного разъединения при вибрациях или регулярном обслуживании оборудования.

Конструкция и обозначение

Маркировка 2РМ14К4Ш1В1 содержит основные сведения о конструктивном исполнении соединителя:

• 2РМ — серия цилиндрических многоконтактных разъёмов.

• 14 — типоразмер корпуса, определяющий габариты соединительной части.

• К4 — вариант контактной вставки с заданной схемой размещения контактов.

• Ш — штыревое исполнение контактов.

• 1 — конструктивный вариант соединителя.

• В1 — дополнительное исполнение, определяемое технической документацией производителя.

При подборе ответной части необходимо учитывать не только серию и размер корпуса, но и код контактной вставки, пол контактов, вариант крепления, тип кожуха, способ ввода кабеля и условия эксплуатации. Даже внешне похожие разъёмы могут быть несовместимы при различии ключей, вставок или конструктивных исполнений.

Где применяется 2РМ14К4Ш1В1

Круглые разъёмы серии 2РМ востребованы там, где требуется быстрое соединение и отсоединение отдельных блоков без пайки или демонтажа всей проводки. 2РМ14К4Ш1В1 может использоваться для передачи питания, дискретных управляющих сигналов, низкочастотных цепей контроля и соединения кабельных жгутов с оборудованием.

Типовые области применения:

• шкафы и пульты промышленной автоматики;

• контрольно-измерительные приборы;

• испытательные стенды;

• системы телеметрии и управления;

• станочное и производственное оборудование;

• транспортная, энергетическая и специальная техника;

• электронные модули с регулярным техническим обслуживанием.

Ключевым преимуществом разъёмного соединения является упрощение монтажа: оборудование можно разделить на функциональные блоки, а кабельные сборки — изготавливать и проверять отдельно от основного изделия.

На что обратить внимание при подборе

Для корректного применения разъёма 2РМ14К4Ш1В1 недостаточно ориентироваться только на обозначение корпуса. В инженерной практике важно сверять полный набор параметров с паспортом изделия и документацией на сопрягаемый разъём.

Особое значение имеют:

• схема расположения и количество контактов во вставке К4;

• соответствие ответной части по серии, размеру и ключеванию;

• допустимый ток для каждого контакта;

• рабочее напряжение и требования к изоляции;

• сечение подключаемого провода;

• способ монтажа жил: пайка, обжим или иной вариант;

• наличие экранирования и требования к защите кабеля;

• температурный диапазон, влажность, вибрация и другие внешние воздействия;

• тип крепления разъёма на панели, приборе или кабеле.

Если соединитель применяется в цепях питания, необходимо дополнительно оценить токовую нагрузку с учётом нагрева контактов, переходного сопротивления и условий укладки кабельного жгута. Для сигнальных цепей важны защита от помех, разделение силовых и слаботочных линий, а также правильное подключение экрана при его наличии.

Значение для надёжности оборудования

Разъём 2РМ14К4Ш1В1 помогает сформировать обслуживаемое и структурированное соединение между кабельной частью и аппаратурой. Правильно подобранная контактная пара уменьшает вероятность ошибок при подключении, облегчает замену модулей и способствует сохранению стабильного электрического контакта в течение длительной эксплуатации.

При проектировании или ремонте оборудования рекомендуется использовать полное обозначение изделия, сверять распиновку с электрической схемой и контролировать качество монтажа контактов. Это особенно важно для систем, работающих в условиях вибраций, перепадов температуры, повышенной влажности или электромагнитных помех.

2РМ14К4Ш1В1 остаётся актуальным вариантом для задач, где требуется компактный круглый разъём с предсказуемой механикой соединения, унифицированной конструкцией и возможностью применения в профессиональной электротехнической аппаратуре.
