Разъём 2РМ14БПН4Ш1В1В применяется для надёжного разъёмного соединения низкочастотных электрических цепей в аппаратуре, шкафах управления, измерительных системах и промышленном оборудовании. Малогабаритное цилиндрическое исполнение с четырьмя контактами помогает организовать компактное и механически устойчивое подключение неэкранированного кабеля.

2РМ14БПН4Ш1В1В: надёжный цилиндрический разъём

Соединитель 2РМ14БПН4Ш1В1В относится к серии 2РМ — цилиндрическим низкочастотным разъёмам для цепей постоянного и переменного тока. Конструкция рассчитана на приборный монтаж и эксплуатацию в условиях, где важны стабильность контакта, устойчивость к вибрации и многократное соединение ответных частей.

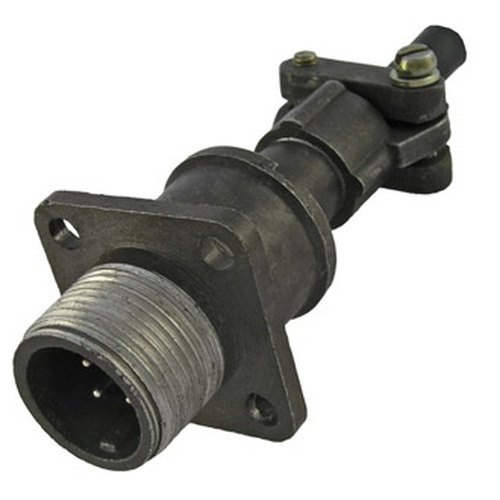

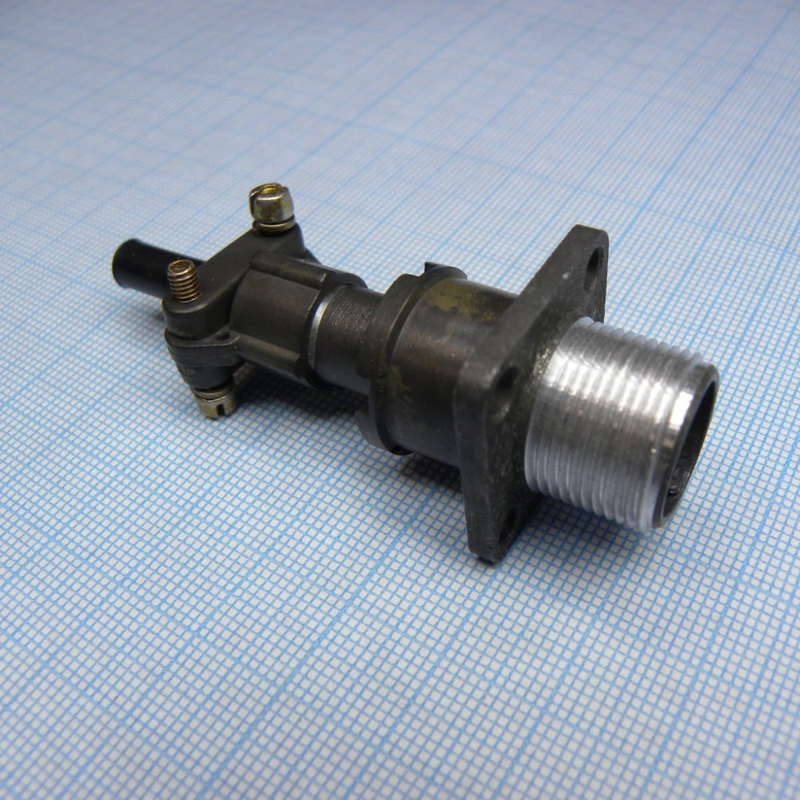

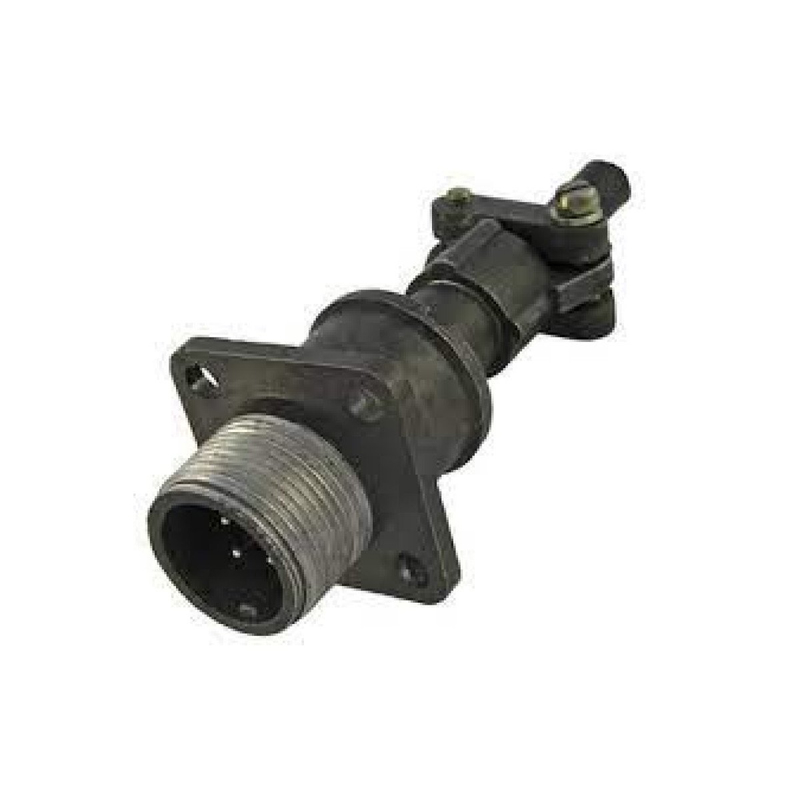

Исполнение представляет собой блочную вилку с прямым кабельным кожухом для неэкранированного кабеля. Для сочленения используется резьбовая фиксация, а одношпоночная поляризация корпуса снижает риск неправильной ориентации при подключении.

Расшифровка маркировки

Маркировка 2РМ14БПН4Ш1В1В содержит основные сведения о конструкции разъёма:

Буква «Б» указывает на блочный корпус, рассчитанный на установку на панель или корпус оборудования; «Ш» обозначает вилочную, то есть штыревую, часть разъёма.

Основные характеристики

Для исполнения 2РМ14БПН4Ш1В1В указываются следующие типовые параметры:

• Количество контактов — 4.

• Диаметр контактов — 1 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимый ток на один контакт — до 8 А.

• Суммарная токовая нагрузка на соединитель — до 27 А.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции — не менее 1000–5000 МОм в зависимости от условий и нормативного документа на конкретное исполнение.

• Рабочая температура — от −60 до +100 °C.

• Число сочленений и расчленений — до 500 циклов.

• Минимальная наработка — от 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Контакты с серебряным покрытием предназначены для снижения переходного сопротивления и поддержания стабильных электрических параметров. При выборе ответной части важно обеспечить полное совпадение серии, типоразмера корпуса, контактной схемы, расположения штырей и гнёзд, а также конструктивного варианта кожуха.

Где применяется разъём

Разъём 2РМ14БПН4Ш1В1В востребован в системах, где требуется быстрое обслуживание, ремонтопригодность и защищённое разъёмное подключение кабельных линий. Типичные области применения:

• Приборные панели, корпуса и шкафы автоматики.

• Промышленное электронное и электротехническое оборудование.

• Контрольно-измерительная аппаратура.

• Системы управления, сигнализации и телемеханики.

• Лабораторные стенды и испытательные комплексы.

• Оборудование, работающее при вибрационных и механических нагрузках.

Резьбовое сочленение особенно полезно в оборудовании с вибрациями: после корректной затяжки оно удерживает соединение и помогает предотвратить самопроизвольное расстыковывание.

Особенности монтажа

Перед установкой необходимо проверить соответствие сечения кабеля и контактов, правильность распайки по схеме оборудования, состояние изолятора и отсутствие окисления на контактных поверхностях. Силовое воздействие при соединении следует прикладывать к корпусу и резьбовой части, а не к кабелю или отдельным контактам.

При эксплуатации важно не превышать установленные токовые и температурные режимы. Хотя разъём рассчитан на 4 контакта с током до 8 А на контакт, допустимая суммарная нагрузка ограничена 27 А — при проектировании это необходимо учитывать отдельно.

2РМ14БПН4Ш1В1В — компактная четырёхконтактная приборная вилка серии 2РМ с прямым кожухом для неэкранированного кабеля. Сочетание резьбовой фиксации, серебряных контактов, рабочего напряжения до 560 В и устойчивости к широкому температурному диапазону делает её практичным решением для промышленной аппаратуры и специализированных электрических систем.
