2РМ14БПН4Ш1В1: надежный цилиндрический разъем для промышленной аппаратуры

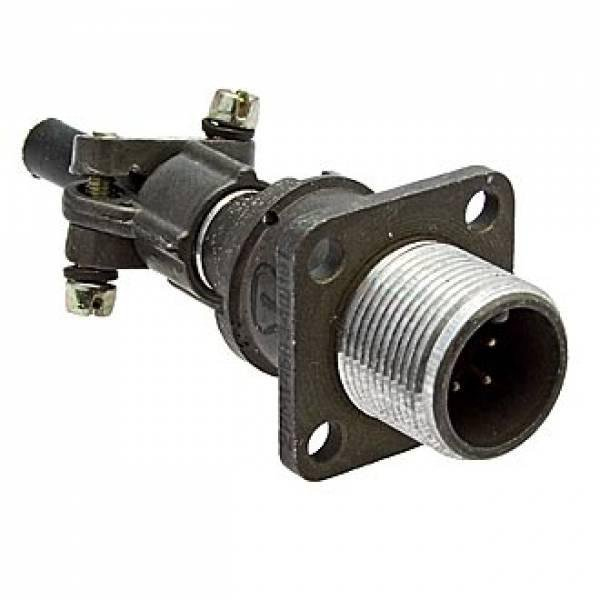

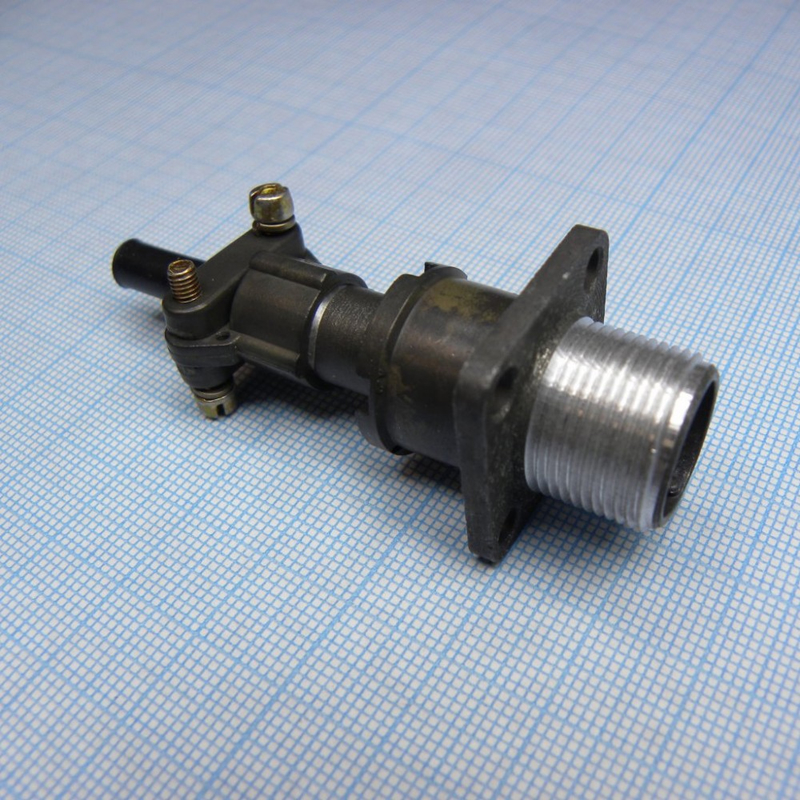

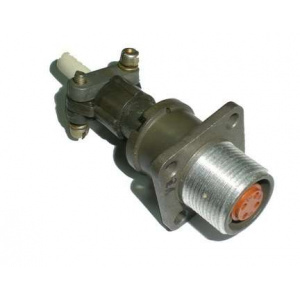

Разъем 2РМ14БПН4Ш1В1 — четырехконтактная приборная вилка серии 2РМ, предназначенная для создания разъемных электрических соединений в оборудовании постоянного и переменного тока. Конструкция с блочным корпусом, прямым патрубком и резьбовой фиксацией помогает обеспечить стабильное подключение в условиях вибраций, механических нагрузок и температурных перепадов.

Назначение разъема 2РМ14БПН4Ш1В1

Цилиндрические низкочастотные соединители серии 2РМ применяются в аппаратуре, где требуется компактное, обслуживаемое и надежно фиксируемое подключение кабелей. Модель 2РМ14БПН4Ш1В1 относится к негерметичному исполнению и рассчитана на объемный монтаж с пайкой контактов.

Такие разъемы могут использоваться в:

• системах промышленной автоматики;

• контрольно-измерительных приборах;

• источниках питания и силовых блоках;

• шкафах управления;

• средствах связи и телекоммуникационном оборудовании;

• испытательных стендах;

• транспортной и специальной технике;

• электронных узлах, работающих при вибрации и перепадах температуры.

Конструктивные особенности

Маркировка 2РМ14БПН4Ш1В1 указывает на принадлежность изделия к серии цилиндрических соединителей 2РМ и определяет его конструктивное исполнение. Модель выполнена как блочная приборная вилка с прямым патрубком и гайкой для неэкранированного кабеля. Посадочный размер корпуса — 14 мм.

Соединитель оснащен четырьмя извлекаемыми контактами диаметром 1,0 мм. Резьбовое сочленение ответных частей повышает устойчивость подключения к вибрационным нагрузкам, а одношпоночная поляризация помогает исключить неверную ориентацию при подключении.

Контакты рассчитаны на подключение проводников сечением до 0,5 мм². Для монтажа обычно применяется пайка, что обеспечивает прочное электрическое соединение и удобство интеграции разъема в конструкцию прибора.

Основные технические характеристики

Приведенные параметры подтверждают возможность применения 2РМ14БПН4Ш1В1 в цепях с относительно высокой электрической нагрузкой для компактного четырехконтактного соединителя.

Устойчивость к внешним воздействиям

Разъем 2РМ14БПН4Ш1В1 разработан с учетом работы в сложной эксплуатационной среде. Он сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц, способен выдерживать механические удары и линейные ускорения. Это особенно важно для оборудования, размещаемого на подвижных установках, в производственных зонах и в системах с повышенными требованиями к надежности коммутации.

Диапазон рабочих температур от −60 °C до +100 °C позволяет использовать соединитель в холодных помещениях, неотапливаемых шкафах, на открытых площадках при соответствующей защите оборудования и в нагревающихся электронных устройствах. Высокое сопротивление изоляции снижает риск утечек тока и поддерживает стабильность характеристик электрической цепи.

Преимущества использования

Ключевые преимущества 2РМ14БПН4Ш1В1:

• четыре контакта для передачи питания, управляющих сигналов или комбинированных цепей;

• резьбовая фиксация, препятствующая самопроизвольному рассоединению;

• компактный корпус условного размера 14;

• возможность монтажа пайкой;

• устойчивость к вибрации и ударным воздействиям;

• широкий рабочий температурный диапазон;

• низкое переходное сопротивление контактов;

• длительный ресурс эксплуатации и хранения.

При подборе ответной части важно сопоставить количество и расположение контактов, тип корпуса, исполнение кабельного ввода и требуемые электрические параметры. Правильно выбранная пара соединителей обеспечивает надежную коммутацию, удобство обслуживания и повторяемость подключения в составе технического изделия.
