Назначение и общая информация

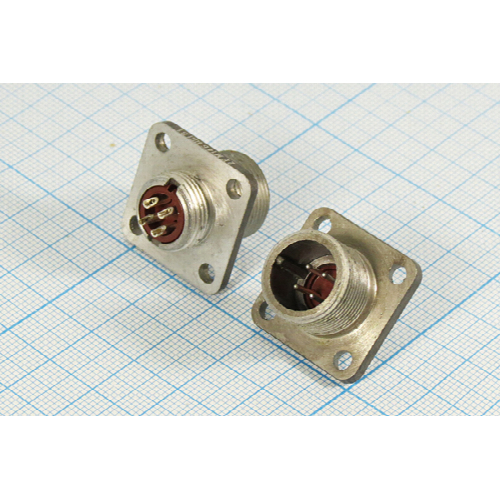

Соединитель 2РМ14БПН4Ш1А1Б «ОТК» представляет собой цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Изделие применяется для внутреннего монтажа пайкой и обеспечивает надежное соединение цепей с высокой помехозащищенностью. Категория товара — 2РМ14, артикул — 31. Соединитель используется в приборах и оборудовании, включая авиацию, промышленность и спецтехнику.

Конструкция и расшифровка обозначения

Данная модификация — это блочная (приборная) вилка без патрубка с 4 контактами диаметром 1,0 мм. Максимальный ток на контакт составляет до 8 А. Ниже приведена расшифровка обозначения модели.

• 2РМ — тип соединителя.
• 14 — условный размер корпуса (посадочный диаметр).
• Б — блочный (приборный) вид корпуса.
• ПН — прямой патрубок, но в этой модификации без патрубка.
• 4 — число контактов.
• Ш1 — шаг контактов и конструктивные особенности.
• А1 — покрытие контактов (золото), тип фиксации.

Технические характеристики

• Климатическое исполнение — УХЛ2.1.
• Диапазон рабочих температур — от -60 до +100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между контактами — не более 6 пФ.
• Вибрация — 1–5000 Гц, ускорение до 490 м/с².
• Удары — одиночные до 5000 м/с², многократные до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Минимальная наработка — 1000 часов.
• Сочленений-расчленений — до 500.
• Срок хранения — 15 лет.

Приемка и применение

Товар имеет приемку «ОТК». Соединитель рассчитан на эксплуатацию в составе приборов и оборудования, где требуется устойчивость к вибрации, ударам и линейным ускорениям. Монтаж выполняется пайкой, а резьбовая фиксация обеспечивает надежное соединение ответных частей.

Область применения включает авиацию, промышленность и спецтехнику. Изделие предназначено для надежного соединения цепей с высокой помехозащищенностью.
