2РМ14БПН4Ш1А1

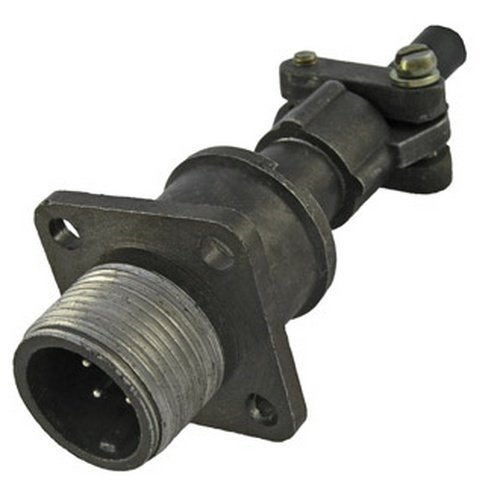

2РМ14БПН4Ш1А1 — это цилиндрический низкочастотный негерметичный электрический разъём (вилка) из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет блочный корпус (Б), прямой патрубок (П), гайку кожуха для неэкранированного кабеля (Н), 4 контакта диаметром 1 мм с сочетанием 1 и золотым покрытием (А). Посадочный диаметр — 14 мм, максимальное рабочее напряжение — до 560 В, сила тока — до 7 А. Сопротивление контактов — не более 5 мОм, между контактами — не более 6 пФ, сопротивление изоляции — не менее 1000–5000 МОм.

Условия эксплуатации

Разъём выдерживает температуры от -60 до +100 °C, повышенную влажность (98% при +40 °C) и вибрацию (1–5000 Гц, до 490 м/с²). Минимальная наработка — 1000–5000 часов, количество сочленений-расчленений — до 500, срок сохраняемости — 15–25 лет. Обеспечивает пылезащищённость контактов в соединённом состоянии.
