Назначение и общее описание

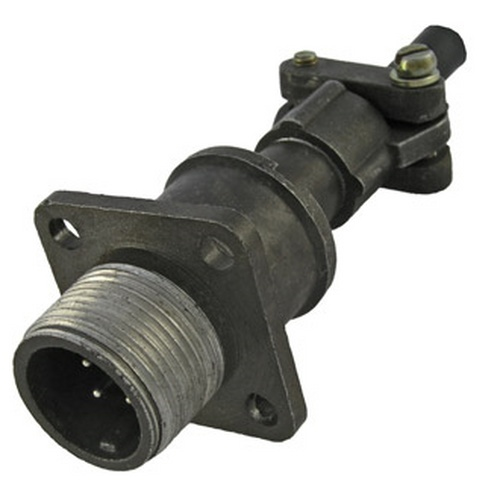

2РМ14БПН4Ш1А1 — это блочная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В. Данная модель соединителя является негерметичной и имеет цилиндрическую форму, что делает её подходящей для объемного монтажа с резьбовой фиксацией.

Соединитель относится к типу 2РМ (блочный) с условным размером корпуса 14. Конструкция вилки предусматривает четыре контакта диаметром 1 мм с золотым покрытием. Такое исполнение контактов обеспечивает надежное электрическое соединение.

Технические характеристики

• Тип соединителя: 2РМ (блочный).
• Условный размер корпуса: 14.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото.
• Рабочая температура: от -60 °C до +100 °C.
• Токовая нагрузка: на одиночный контакт: от 4 А до 36 А; максимальная суммарная на соединитель: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: при максимальном рабочем напряжении 560 В: 1850 В; при максимальном рабочем напряжении 700 В: 2300 В.
• Минимальная наработка: не менее 1000 часов.

Указанные параметры подтверждают, что вилка способна выдерживать значительные токовые нагрузки и обеспечивать стабильное соединение в широком диапазоне температур. Токовая нагрузка на одиночный контакт составляет от 4 А до 36 А, а максимальная суммарная токовая нагрузка на соединитель — от 27 А до 260 А. Сопротивление контактов не превышает 5 мОм, что обеспечивает минимальные потери при передаче тока. Сопротивление изоляции не менее 5000 МОм гарантирует высокую электрическую изоляцию между контактами.

Условия эксплуатации

Соединитель может работать в условиях синусоидальной вибрации с диапазоном частот от 1 Гц до 5000 Гц и амплитудой ускорения до 490 м/с². Он также устойчив к механическим ударам и воздействию влажного тепла, инея, росы и озона.

Максимальное атмосферное давление для эксплуатации составляет от 133,32 × 10 в минус двенадцатой степени Па до 50,6 × 10 в четвёртой степени Па. Это позволяет использовать соединитель в различных условиях, включая пониженное и повышенное атмосферное давление.

Применение

Вилка 2РМ14БПН4Ш1А1 используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Она может применяться как в экранированных, так и в неэкранированных кабелях, что делает её универсальным решением для различных электрических систем.

Благодаря цилиндрической форме и резьбовой фиксации, соединитель удобен для объемного монтажа и обеспечивает надежное механическое крепление.

Приемка

Приемка: «ПЗ».
