Назначение и область применения

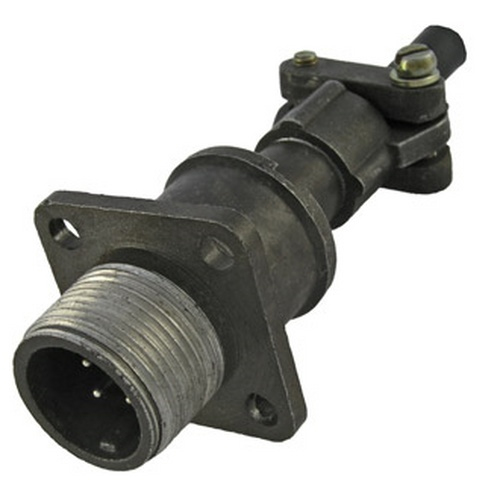

2РМ14БПЭ4Ш1В1В — цилиндрический разъём серии 2РМ, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Это приборная вилка с блочным корпусом, которая обеспечивает механическую фиксацию и электрическую коммутацию в составе соответствующих соединителей. Конструкция рассчитана на работу в цепях с рабочим напряжением до 560 В и токовой нагрузкой до 8 А на контакт. Разъём оснащён четырьмя извлекаемыми контактами диаметром 1 мм с серебряным покрытием. Посадочный диаметр корпуса составляет 14 мм. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Благодаря всеклиматическому исполнению и теплостойкости до 100 °C изделие может применяться в условиях повышенных и пониженных температур, а также при воздействии вибрации и ударов. Диапазон рабочих температур — от -60 °C до +100 °C, с учётом перегрева контактов допускается нагрев до +180 °C.

Конструкция и расшифровка маркировки

Маркировка 2РМ14БПЭ4Ш1В1В содержит информацию о серии, посадочном диаметре, типе корпуса, количестве и диаметре контактов, покрытии и климатическом исполнении. Ниже приведена подробная расшифровка.

Расшифровка обозначения

• 2РМ — серия негерметичных разъёмов.
• 14 — посадочный диаметр 14 мм.
• БПЭ — блочный корпус, приборная вилка, исполнение Э.
• 4 — 4 контакта.
• Ш — штыревые контакты (вилка).
• 1 — диаметр контактов 1 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.

Корпус имеет блочное исполнение и посадочный диаметр 14 мм. Контакты выполнены штыревыми и извлекаемыми, что облегчает монтаж и обслуживание. Покрытие контактов — серебро. Фиксация соединителя — резьбовая.

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 560 В.
• Токовая нагрузка: до 8 А на контакт.
• Суммарная токовая нагрузка на соединитель: до 27–32 А.
• Частота коммутируемых цепей: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.

Механическая стойкость и условия эксплуатации

• Диапазон рабочих температур: от -60 °C до +100 °C.
• Допустимый перегрев контактов: до +180 °C.
• Вибрация: 1–5000 Гц.
• Ускорение: до 490 м/с².
• Одиночные удары: до 5000 м/с².
• Многократные удары: до 1000 м/с².
• Линейное ускорение: до 2000 м/с².
• Пониженное давление: до 133,32·10⁻¹² Па.
• Наработка: минимум 1000–5000 часов.
• Срок службы: до 15–25 лет.
• Количество циклов соединений: 500.

Применение и эксплуатационные особенности

Разъём 2РМ14БПЭ4Ш1В1В применяется для коммутации электрических цепей в составе приборных соединителей, где требуется цилиндрическая форма, резьбовая фиксация и возможность замены контактов. Четыре извлекаемых контакта диаметром 1 мм с серебряным покрытием обеспечивают стабильное электрическое соединение при токах до 8 А на контакт и напряжении до 560 В. Серебряное покрытие способствует снижению переходного сопротивления.

Всеклиматическое исполнение и теплостойкость до 100 °C позволяют использовать изделие в широком диапазоне температур от -60 °C до +100 °C. Устойчивость к вибрации в диапазоне 1–5000 Гц, ускорениям до 490 м/с², одиночным ударам до 5000 м/с², многократным ударам до 1000 м/с² и линейным ускорениям до 2000 м/с² делает разъём пригодным для условий интенсивных механических воздействий. Работоспособность сохраняется при пониженном давлении до 133,32·10⁻¹² Па.

Наработка составляет минимум 1000–5000 часов, срок службы — до 15–25 лет, количество циклов соединений — 500. Посадочный диаметр корпуса 14 мм. Артикул товара — 49. Категория — 2РМ14.
