2РМ14БПЭ4Ш1В1

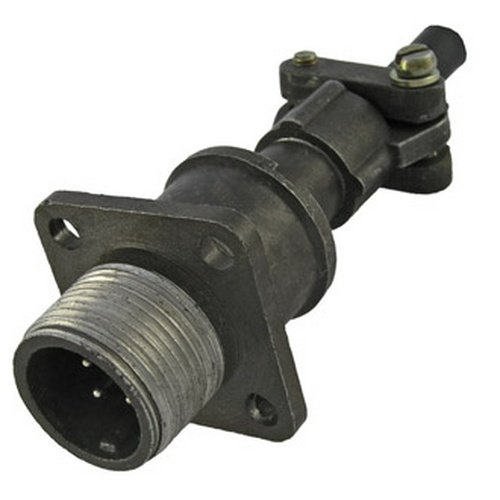

2РМ14БПЭ4Ш1В1 — это цилиндрический низкочастотный электрический разъём (вилка блочная, приборная) из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет блочный корпус с прямым патрубком для экранированного кабеля (БПЭ), условный размер корпуса 14 мм (диаметр посадочного отверстия), 4 контакта диаметром 1 мм с покрытием серебром (Э4Ш1В1) и резьбовую фиксацию.
Максимальное рабочее напряжение достигает 560–700 В, сила тока на контакт — до 7–8 А, сопротивление изоляции — не менее 1000 МОм.
Рабочий температурный диапазон — от -60 до +100 °С, количество сочленений/расчленений — до 500 циклов, наработка — не менее 5000 часов.

Конструкция и маркировка

Структура обозначения: 2РМ — тип, 14 — размер корпуса, Б — блочный корпус, П — прямой патрубок, Э — экранированный, 4 — число контактов, Ш1В1 — покрытие серебром.
Материал корпуса — металл, изолятора — карболит; поляризация — одношпоночная.
Выдерживает вибрацию (5–2000 Гц, 98 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².

Применение

Разъём применяется в промышленных электрических схемах, включая приборы и оборудование, где требуется надёжное соединение с экранировкой.
