Назначение

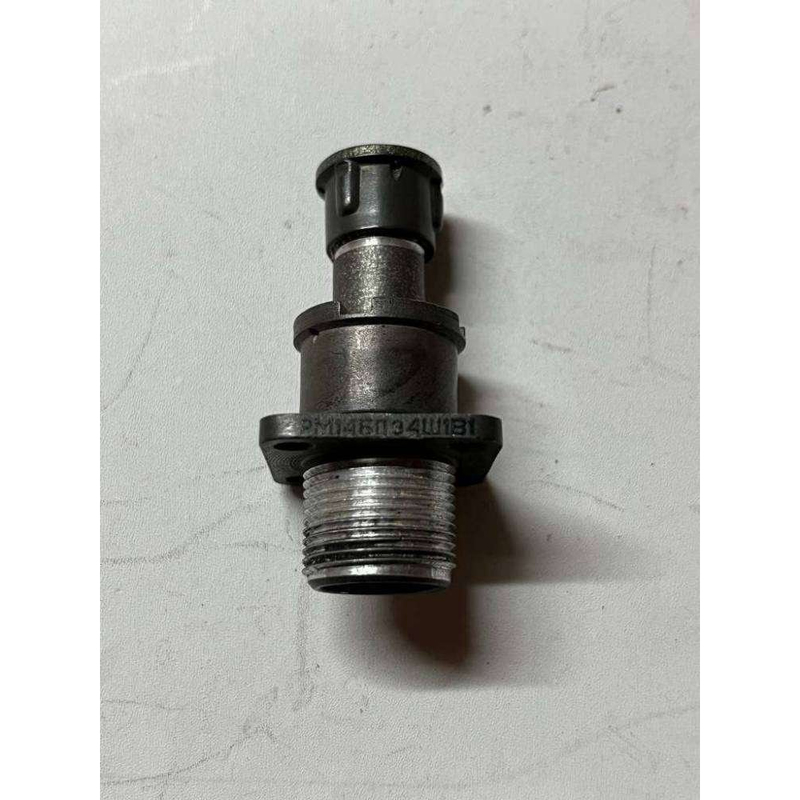

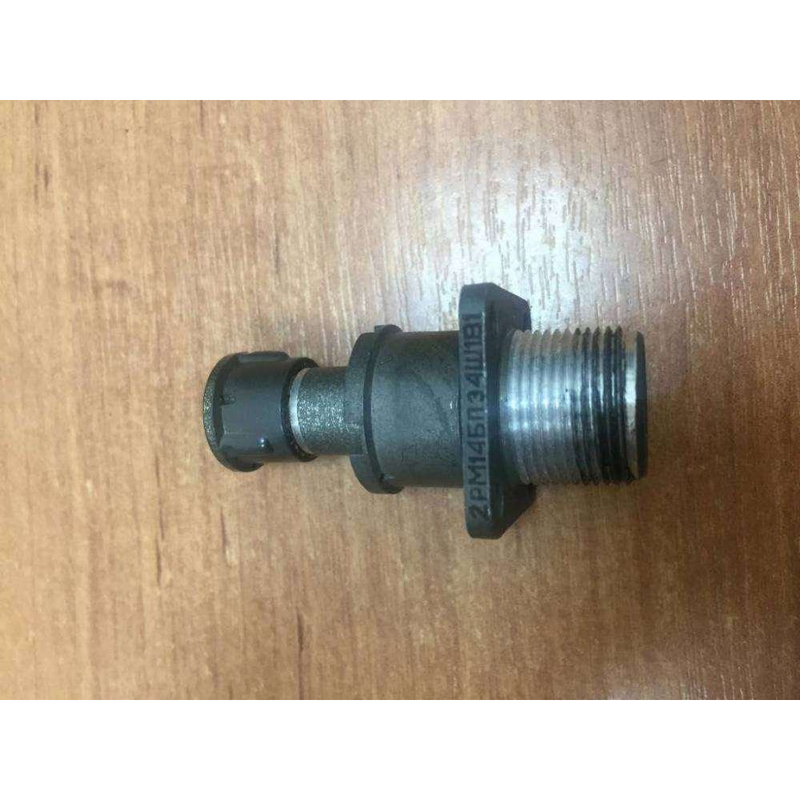

2РМ14БПЭ4Ш1В1 — цилиндрический низкочастотный разъём серии 2РМ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Это блочная, или приборная, вилка, которая применяется для подключения кабельных линий к блокам, приборам и другим устройствам, где требуется быстрое и надёжное сочленение и расчленение.

Разъём рассчитан на эксплуатацию в составе электротехнических и электронных изделий, в том числе при воздействии вибраций, ударов и линейных ускорений. Он обеспечивает электрическое соединение цепей с рабочим напряжением до 560 В и токовой нагрузкой на контакт до 7–8 А.

Конструктивные особенности

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, а контакты имеют серебряное покрытие с индексом В1. Такое исполнение обеспечивает теплостойкость до 100 °С и заявленные электрические характеристики.

Разъём имеет 4 контакта диаметром 1 мм. Посадочный диаметр корпуса составляет 14 мм. Патрубок прямой, корпус блочный (приборный), исполнение экранированное. Экранирование снижает влияние помех и помехопередач по цепям, что важно при передаче низкочастотных сигналов и питающих напряжений.

Расшифровка обозначения

• 2РМ — тип соединителя.
• 14 — условный размер корпуса, соответствующий диаметру 14 мм.
• Б — блочный, или приборный, корпус.
• П — прямой патрубок.
• Э — экранированный вариант.
• 4 — количество контактов.
• Ш — вилка, то есть штыревой тип.
• 1 — диаметр контактов 1 мм.
• В1 — покрытие контактов серебром, теплостойкость 100 °С.

Технические характеристики

• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Посадочный диаметр корпуса: 14 мм.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на контакт: до 7–8 А.
• Рабочая частота: до 3 МГц.
• Диапазон рабочих температур: от -60 до +100 °С, с учётом перегрева контактов до +180 °С.
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс сочленений-расчленений: 500 циклов.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Устойчивость к ударам: до 5000 м/с².
• Устойчивость к линейному ускорению: 2000 м/с².

Габариты и применение

Основные габаритные и присоединительные размеры: резьба D1 — М14 на 1, резьба D2 — М16 на 1, максимальная длина Lmax — 25 мм, ширина А — 17 мм, высота В — 24 мм. Эти размеры определяют монтажные и присоединительные возможности разъёма при установке в приборные блоки и кабельные сборки.

Применение разъёма 2РМ14БПЭ4Ш1В1 связано с коммутацией цепей в составе блоков и приборов, где необходимы цилиндрическое разъёмное соединение, экранирование, высокая электрическая прочность изоляции и стойкость к механическим нагрузкам. Он может использоваться в стационарных и подвижных электротехнических изделиях при соблюдении заявленных токовых, температурных и частотных ограничений.

При монтаже следует учитывать количество контактов, диаметр контактов 1 мм, посадочный диаметр корпуса 14 мм и тип патрубка. Для сохранения заявленных характеристик важно применять разъём в пределах указанного напряжения, тока, температуры и механических воздействий, а также обеспечивать правильное сочленение с ответной частью соответствующего типа.
