2РМ14БПЭ4Ш1А1

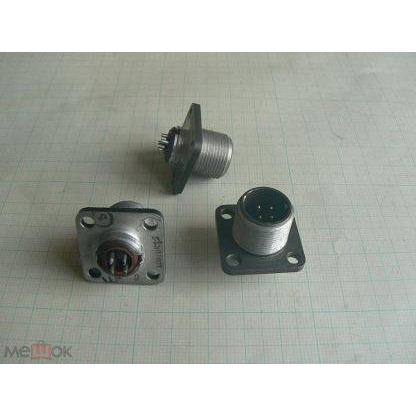

2РМ14БПЭ4Ш1А1 представляет собой блочную вилку — цилиндрический низкочастотный негерметичный электрический разъём серии 2РМ с условным размером корпуса 14 мм.

Описание конструкции

Она состоит из корпуса, изолятора и контактов, предназначена для работы в цепях постоянного или переменного тока с частотой до 3 МГц.
Вилка имеет прямой патрубок (П), гайку кожуха для экранированного кабеля (Э), 4 контакта, сочетание контактов 1 и покрытие контактов золотом (А).
В соединённом состоянии разъём обеспечивает пылезащищённость контактов и мест подсоединения проводов.

Технические характеристики

Максимальное рабочее напряжение — 560–700 В, сопротивление контактов — не более 5 мОм, ёмкость между контактами — не более 6 пФ.
Сопротивление изоляции — не менее 5000 МОм, максимальная токовая нагрузка на контакт — до 8 А.
Климатическое исполнение — УХЛ, теплостойкость от -60 до +100 °C.

Условия эксплуатации

Выдерживает синусоидальную вибрацию от 1 Гц до 5000 Гц с ускорением до 490 м/с², механический удар до 5000 м/с² и линейное ускорение 2000 м/с².
Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500.
Подходит для приборных применений в промышленных электрических цепях.
