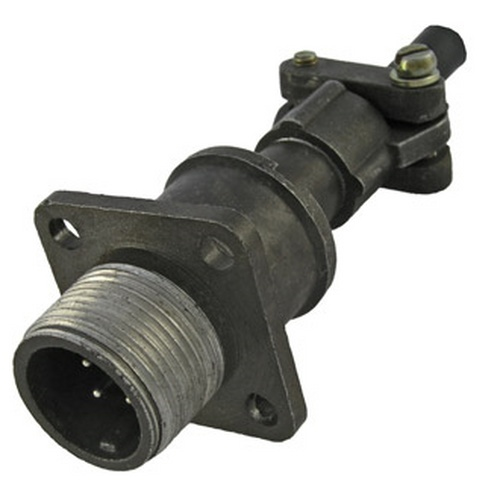

2РМ14БПЭ4Ш1А1

2РМ14БПЭ4Ш1А1 — это цилиндрический низкочастотный негерметичный соединитель (вилка блочная приборная без патрубка), предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет посадочный диаметр корпуса 14 мм, 4 контакта диаметром 1 мм с покрытием золотом, максимальное рабочее напряжение до 560 В и токовую нагрузку до 8 А на контакт. Сопротивление контактов — не более 5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Габаритные размеры составляют 24×24×25 мм, масса — около 9 г.

Условия эксплуатации

Рабочая температура — от -60 до +100°C (с учетом перегрева контактов до +180°C), подходит для климатического исполнения УХЛ2.1. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), механические удары (до 5000 м/с²), линейное ускорение до 2000 м/с², повышенную влажность (98% при +40°C) и атмосферное давление до 50,6·10⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. +3

Применение

Сочленение резьбовое с одношпоночной поляризацией, используется в объемного монтажа оборудовании, включая системы с экранированным кабелем, для надежного соединения в苛ных условиях.

Описание

Назначение

2РМ14БПЭ4Ш1А1 — цилиндрический низкочастотный негерметичный соединитель, выполненный в виде блочной приборной вилки без патрубка. Артикул: 44. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция относится к серии 2РМ14 и имеет посадочный диаметр корпуса 14 мм.

Соединитель применяется для объемного монтажа оборудования, в том числе в системах с экранированным кабелем. Сочленение резьбовое, с одношпоночной поляризацией, что обеспечивает ориентированное соединение.

Подтверждённые технические характеристики

Количество контактов: 4.
Диаметр контактов: 1 мм.
Покрытие контактов: золото.
Максимальное рабочее напряжение: до 560 В.
Токовая нагрузка: до 8 А на контакт.
Сопротивление контактов: не более 5 мОм.
Емкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.
Габаритные размеры: 24 на 24 на 25 мм.
Масса: около 9 г.

Электрические параметры

Соединитель рассчитан на постоянный и переменный ток с частотой до 3 МГц. Максимальное рабочее напряжение достигает 560 В, а допустимая токовая нагрузка — до 8 А на каждый контакт. Сопротивление контактов — не более 5 мОм. Емкость между контактами — не более 6 пФ. Сопротивление изоляции составляет не менее 5000 МОм.

Габариты и масса

Корпус имеет посадочный диаметр 14 мм. Габаритные размеры составляют 24 на 24 на 25 мм, масса — около 9 г. Исполнение — негерметичное, без патрубка, что учитывается при монтаже.

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие подходит для климатического исполнения УХЛ2.1.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Воздействие повышенной влажности — 98 процентов при плюс 40 градусах Цельсия — также входит в допустимые условия. Атмосферное давление — до 50,6 на 10 в четвёртой степени Паскаля.

Показатели надёжности

Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: 500.
Срок сохраняемости: 15 лет.

Применение

2РМ14БПЭ4Ш1А1 применяется для объемного монтажа оборудования, включая системы с экранированным кабелем. Резьбовое сочленение с одношпоночной поляризацией обеспечивает ориентированное соединение. Соединитель подходит для электрических цепей постоянного и переменного тока с частотой до 3 МГц в условиях, соответствующих указанным климатическим и механическим нагрузкам.

При монтаже следует учитывать негерметичное исполнение без патрубка и посадочный диаметр корпуса 14 мм. Изделие рассчитано на 500 циклов сочленения-расчленения и минимальную наработку 1000 часов. Срок сохраняемости составляет 15 лет.
