Назначение и общие сведения

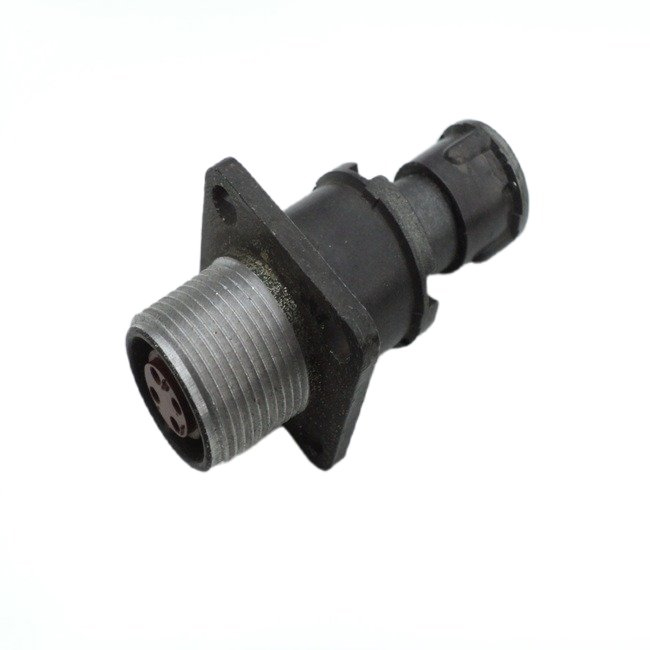

2РМ14БПЭ4ГВ1 «5» — низкочастотный цилиндрический разъём серии 2РМ, рассчитанный на работу в цепях постоянного и переменного тока. Артикул товара — 43. Категория — 2РМ14. Изделие относится к соединителям, которые применяются там, где требуется надёжный разъёмный контакт с резьбовым соединением и возможностью использования экранированного кабеля.

Серия 2РМ представляет собой цилиндрические низкочастотные соединители. Конструкция 2РМ14БПЭ4ГВ1 «5» включает блочный корпус, прямой кожух и гайку кожуха для экранированного кабеля. Разъём имеет четыре контакта и выполнен в виде розетки. Контакты имеют серебряное покрытие. Такое исполнение предназначено для стационарных и подвижных электрических цепей, где важны стабильность контактного соединения и стойкость к внешним воздействиям.

Расшифровка обозначения

Обозначение 2РМ14БПЭ4ГВ1 «5» построено по буквенно-цифровой системе, принятой для данной серии соединителей. Его элементы указывают на основные конструктивные и эксплуатационные признаки изделия.

• 2РМ — серия цилиндрических низкочастотных соединителей.
• 14 — условный размер корпуса.
• Б — блочный корпус.
• П — прямой кожух.
• Э — гайка кожуха для экранированного кабеля.
• 4 — количество контактов.
• Г — розетка.
• В — серебряное покрытие контактов.
• 1 — теплостойкость, 1-я группа, до 100 °C.

Технические характеристики

Электрические параметры

Для разъёма указаны максимальное рабочее напряжение, параметры контактного сопротивления, ёмкости и изоляции. Эти характеристики определяют допустимые режимы работы в электрических цепях.

• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В.

Механические и эксплуатационные параметры

Соединитель рассчитан на воздействие вибрации, акустического шума, механических ударов и линейного ускорения. Отдельно указаны минимальная наработка и ресурс сочленений-расчленений.

• Вибрация: диапазон 1–5000 Гц с ускорением 490 м/с².
• Акустический шум: до 170 дБ.
• Механические удары: многократные и одиночные.
• Линейное ускорение: до 2000 м/с².
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: 500.

Применение

Разъём 2РМ14БПЭ4ГВ1 «5» применяется в электрических цепях, где необходим надёжный разъёмный контакт с резьбовым соединением. Возможность подключения экранированного кабеля делает его пригодным для использования в условиях, требующих защиты от внешних электрических помех. Четырёхконтактное исполнение позволяет коммутировать соответствующие цепи постоянного и переменного тока.

Благодаря блочному корпусу и прямому кожуху соединитель может устанавливаться в составе блоков и устройств, где важны компактность, механическая прочность и стабильность соединения. Серебряное покрытие контактов и теплостойкость до 100 °C дополняют эксплуатационные свойства изделия.

Приемка

В характеристиках товара указана приемка «5». Это значение приведено в карточке товара как подтверждённая характеристика для данной позиции.
